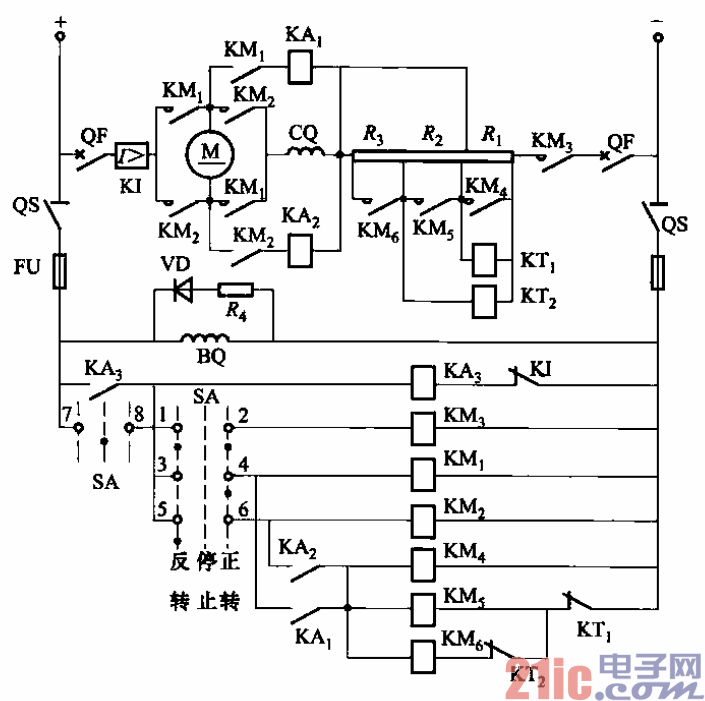

電路如圖3-201所示。該電路具有兩級啟動電阻，由時間繼電器控制啟動電阻的切除；

由主令開關SA控制電動機的正反轉運行；停機時，采用反接制動，反接制動是按電動機的

轉速大小進行自動控制的。該電路對串勵式、并勵式及復勵式直流電動機均適用。

??? 圖中，Rz、Ra為啟動電阻；Ri為反接限流電阻，在反接制動過程中接人電樞回路，以

限制反接制動電流。當電動機轉速從零要反向啟動時，Ri被短接，不影響正常的反向啟動l

R4為放電電阻；KMi為正轉接觸器；KM2為反轉接觸器；KM3為主電路（電樞）接觸器；

KM4為反接制動連接器。過電流繼電器KI作過載和短路保護。

?
