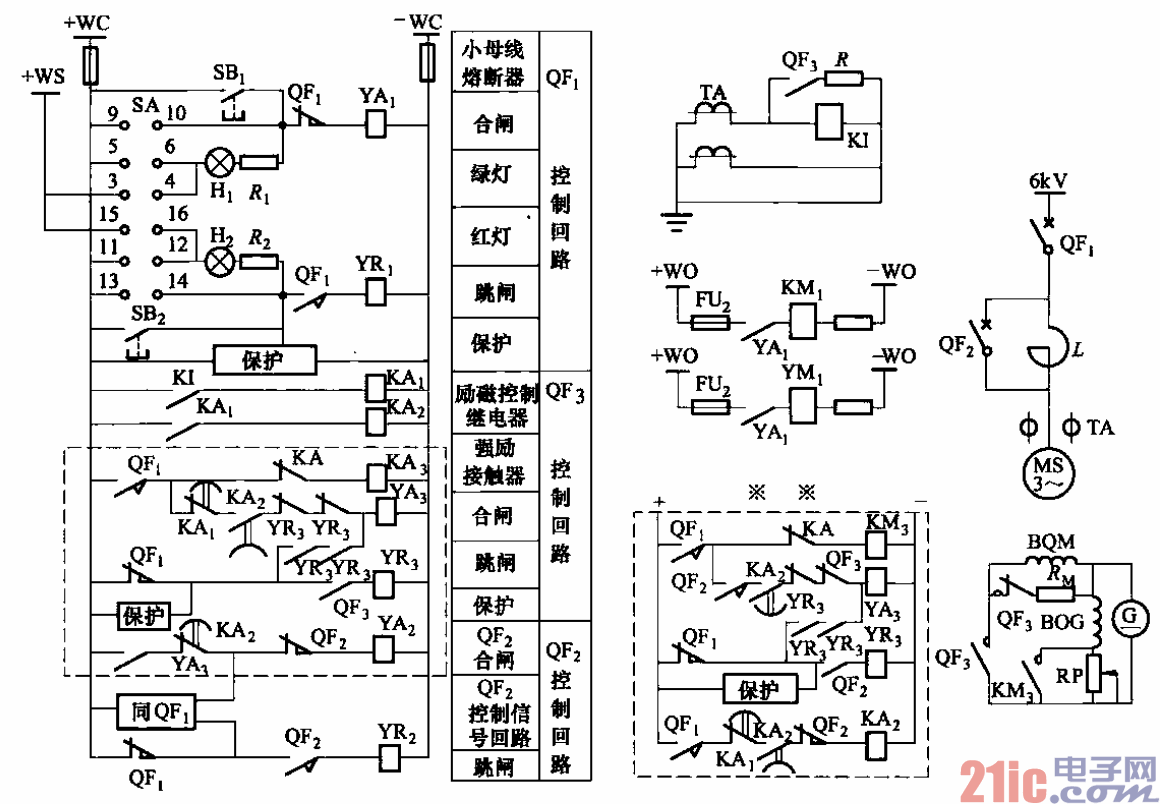

電路如圖3-189所示。圖中，SA為控制開關；SBi為合閘按鈕；SBz為跳閘按鈕；

YAa為滅磁開關的合閘線圈；YR3為滅磁開關的跳閘線圈；圖中，觸點QF3為滅磁開關各

觸點。滅磁開關，用一只斷路器改制而成。

??? 同步電動機的電源由斷路器QFi控制。啟動時，斷路器QF2斷開，同步電動機經電抗

器L降壓啟動，待電動機達到準同步轉速及以上時，將斷路器QFz合閘，短接電抗器L，

則同步電動機在全壓下運行。

??? 當滅磁開關QF3合閘時，其常閉觸點斷開滅磁電阻RM回路，勵磁機對同步電動機進

行勵磁；當QFa跳閘時，勵磁機退出同步電動機的磁場回路，而將滅磁電阻RM接人同步

電動機的磁場回路進行滅磁。

??? 勵磁電流大小可以通過調節變阻器RP來改變。

??? 圖中．標有“※”的虛框內電路為輕啟動控制電路；標有“※※”的虛框內電路為重啟

動控制電路。
