電機控制電路電源

采用輔助電源的無級調速電路

采用輔助電源的無級調速電路
提問者：lishide 地點：- 瀏覽次數：7166 提問時間：08-01 02:27
我有更好的答案
提 交
1條回答
mingfawolf 08-07 20:30

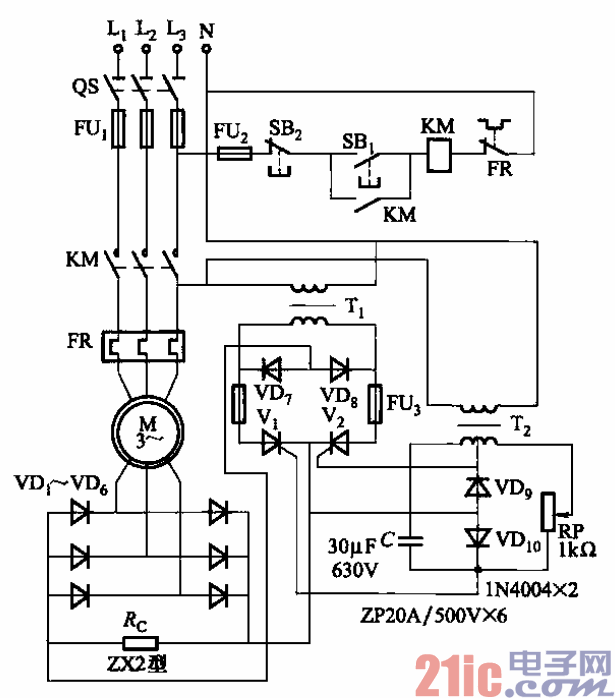

?電路如圖3-171所示。圖中，輔助電源為單相交流電源，經單相半波控制橋（由二極管

VD7、VD8和晶閘管vl、V2組成）輸出電流供給平衡電阻R。，晶閘管的觸發電路為一全

波阻容移相橋。

??? 調節電位器RP，便可改變晶閘管的觸發導通角，從而能使電動機可在300～900r／min

范圍內連續調節。
