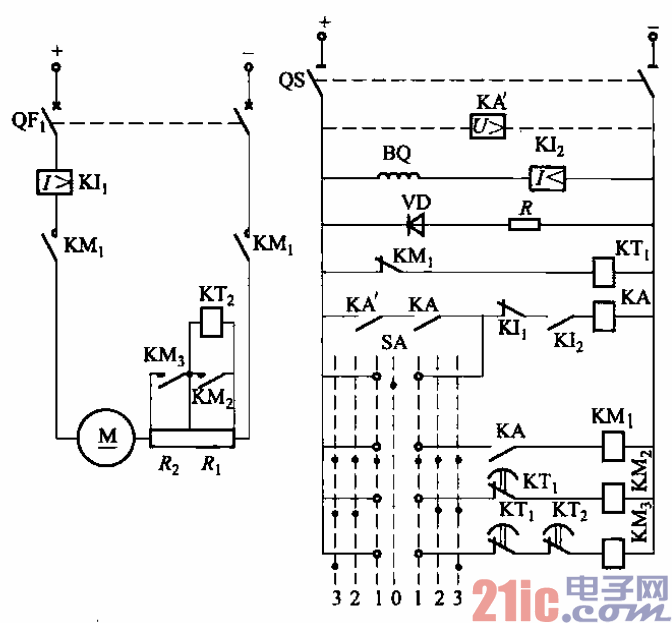

電路如圖3-190所示。該線路在電樞回路中串入兩級啟動電阻Ri、Rz，通過主令開關

SA來實現啟動、調速及停機控制。在啟動過程中由兩個時間繼電器KTi、KTz自動切除兩

段啟動電阻。電路設有過電流保護(KIl)和弱磁保護( KI2)。KA為中間繼電器，KA’為

欠電壓繼電器。

??? 啟動時，將SA由“0”位置打到“1”位置，啟動電阻Ri、Rz均接人電樞回路，經一

段延時后（由KTi決定）短接了Ri，再經過一段延時后（由KT2決定），又短接了Rz，電

動機進入全電壓正常運行，啟動過程結束。

??? 如需要降速，可將主令開關SA置于“2”或“3”位置，則電動機就在電樞串接一級或

兩級電阻下運行。
