中、小容量的高壓電動機，一般采用電流速斷保護作為相間短路的主保護。對于不易過
l流的高壓電動機，通常采用電磁型（如DL-11型）電流繼電器構成的電流速斷保護；對
=可能會產生過電流的高壓電動機，可采用感應型（GL型）過電流繼電器構成的電流速斷
保護和過電流保護，其反時限部分用作過電流保護并作用于信號，過電流保護時限一般取
15～20s，其速斷部分用作相間短路保護并作用于跳閘。

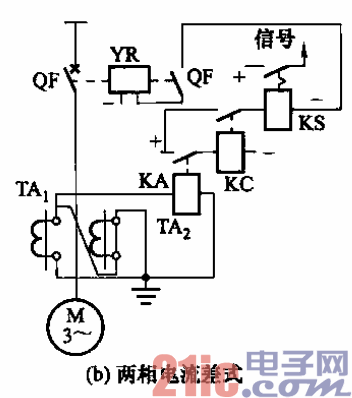

電路如圖4-51所示。
