直流有刷電動機驅動電路原理圖

采用MC33035芯片的直辯￡有刷電動機驅動電路

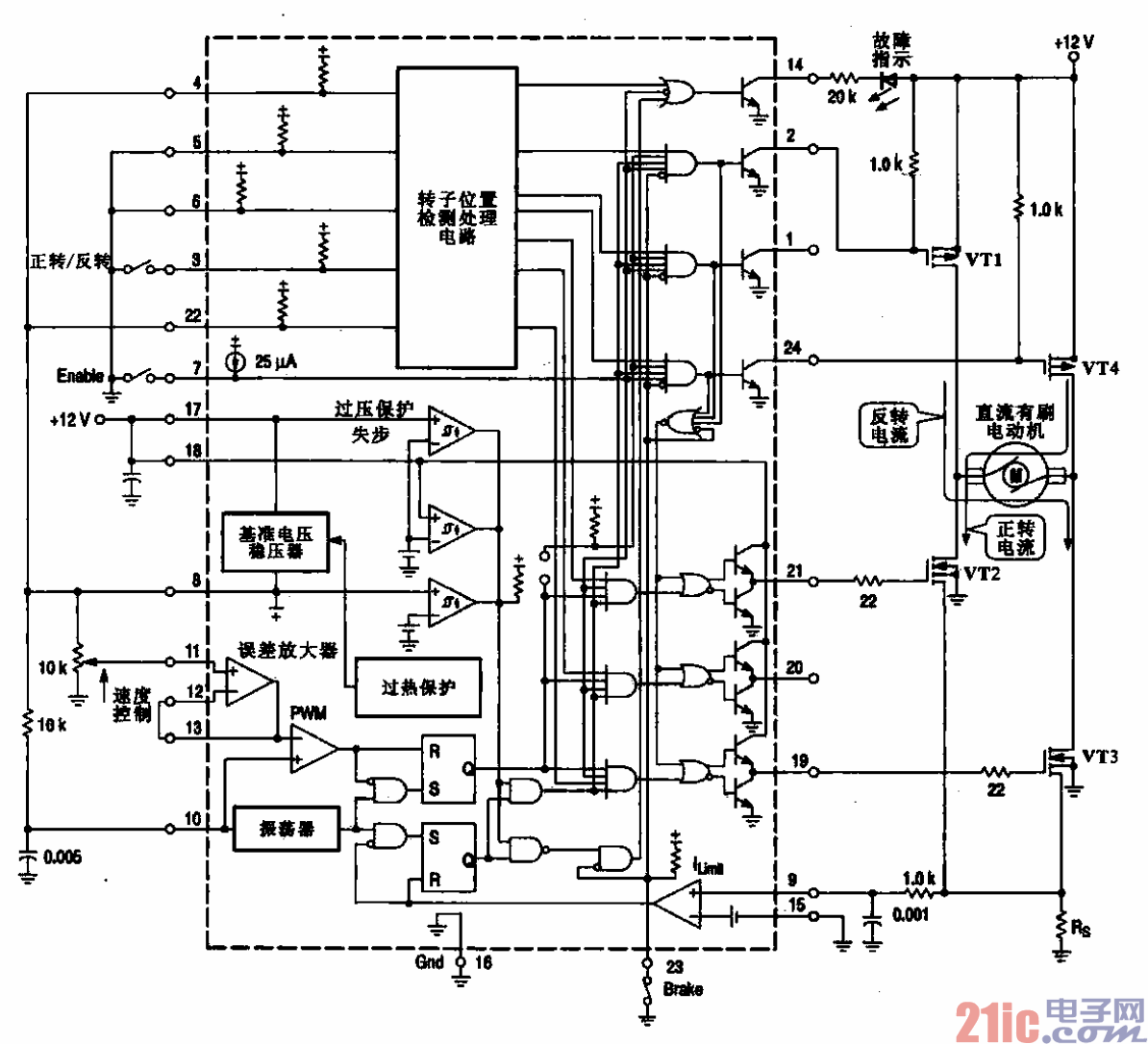

??? 圈所示為典型直流有刷電動機驅動電路原理圖．4個場效應晶體管構成橋式驅動電路，當VTI、

VT3晶體管導通時，正向驅動電動機旋轉；當VT2、VT4晶體管導通時，反向驅動電動機旋轉。驅動信

號由芯片MC33035產生。
