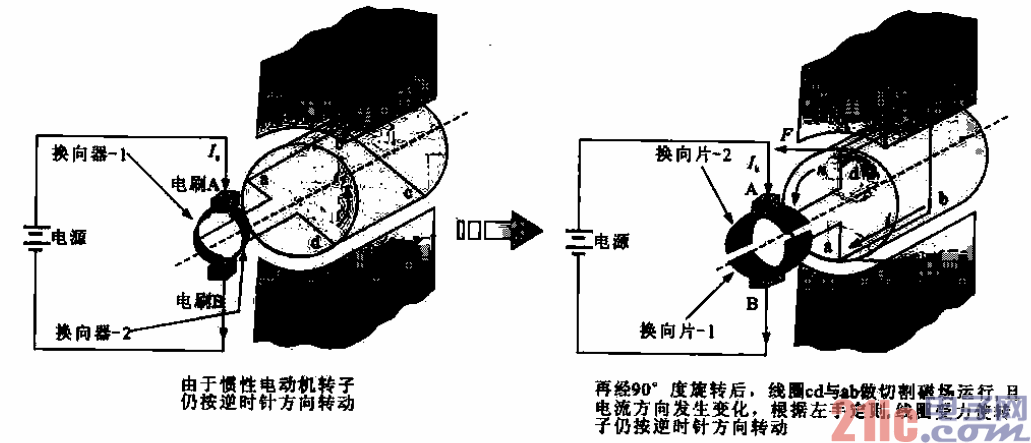

直流有刷電動機電流方向與線圈轉動方向示意圖

當轉子轉過900時，兩個線圈邊處于磁場物理中性面。而且電刷也不與換向片接觸，線圈中沒有電流

流過．P=0，轉矩消失。但是由于機械慣性的作用，轉子將沖過一個角度。這時線圈中又有電流流過，其

電流流通路徑為通過電刷A、換向器-2、線圈邊dcba，最后經換向器一1及電刷B回到電源的負極．其電

流方向與線圈轉動方向如圖844所示。由圖可知，根據左手定則，兩個線圈邊受力的方向仍是推動電樞

逆時針轉動。

??? 由此可見，一個線圈邊從一個磁極范圍經過中性面到了相鄰的異性磁極范圍時，通過線圈的電流方

向已改變一次，因而轉子的轉動方向保持不變。改變線圈中電流方向是靠換向器和電刷來完成的。
