直流無刷電動機控制電路

采用MC33035和MC33039組合的控制電路

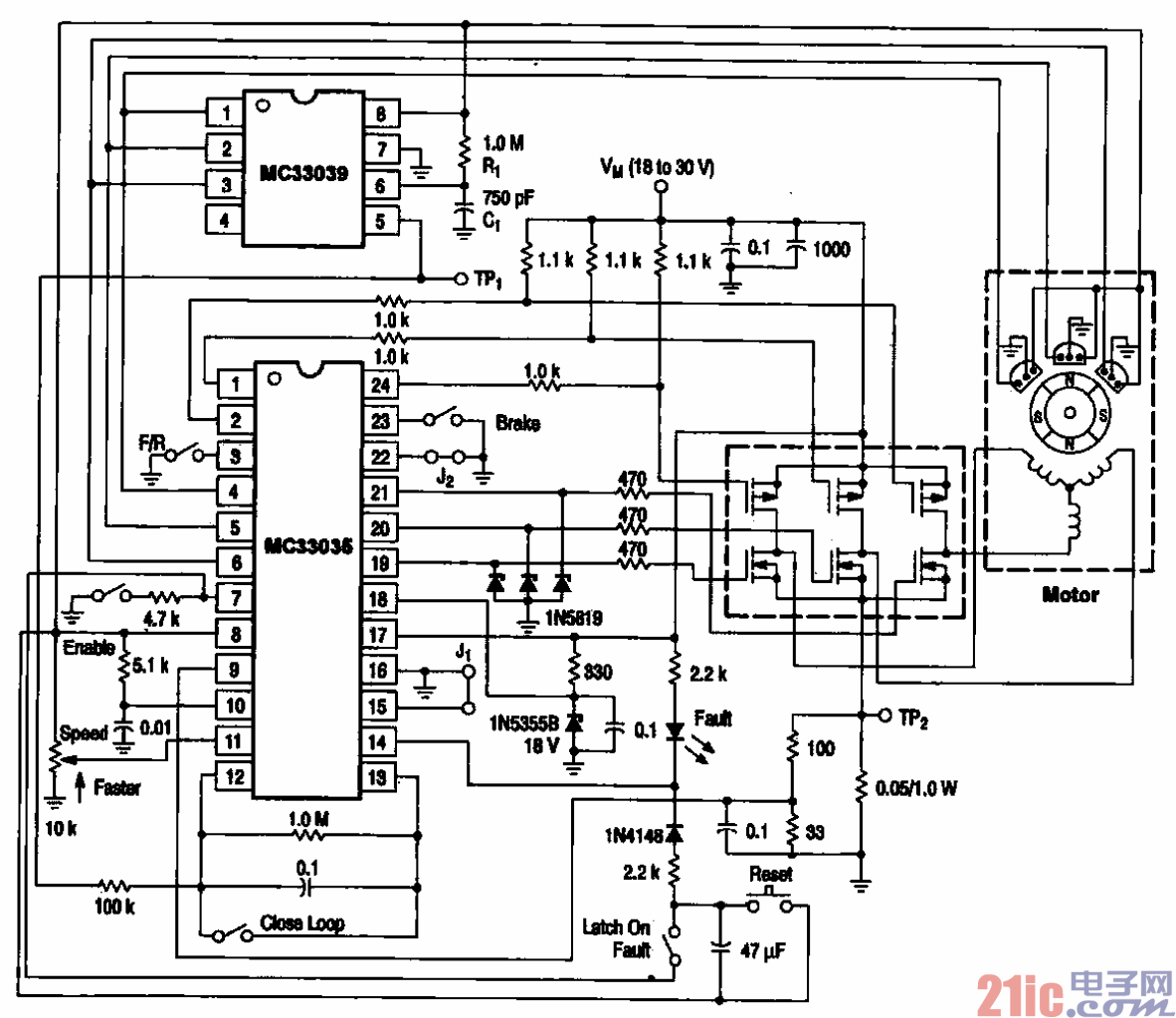

圖所示是一種典型的直流無刷電動機控制電路，該電路主要是由電動機驅動控制芯片MC33035

和無刷電動機適配器MC33039及場效應晶體管驅動電路等部分構成的。

??? 在工作時．MC33035輸出6路I-WM信號分別去驅動由6個場效應晶體管構成的電動機驅動電路。

從圖可見，6個場效應晶體管構成橋式電路．其輸出分別接到電動機的三相繞組上。使三相繞組中的電流

按規律順次改變，從而形成旋轉磁場，驅動電動機的轉子連續旋轉。
