電機控制電路100w電源電路

SANYO 1100W吸塵器的電動機驅動電路

SANYO 1100W吸塵器的電動機驅動電路
提問者：48K栓 地點：- 瀏覽次數：4877 提問時間：01-11 03:47
我有更好的答案
提 交
1條回答
niggle 01-14 19:34

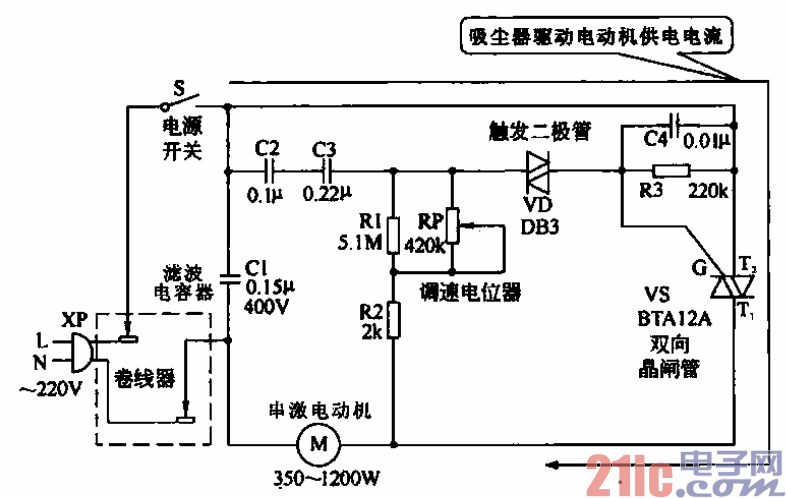

60.SANYO 1100W吸塵器的電動機驅動電路.gif


SANYO 1100W吸塵器的電動機驅動電路


所示是SANYO IlOOW吸塵器的電動機驅動電路。由圖可見，交流220 V電源經電源開關S

為吸塵器電路供電，交流電源經雙向晶閘管為驅動電動機提供電流，控制雙向晶閘管vs的導通周期，就

可以控制提供給驅動電動機的能量，從而達到控制驅動電動機速度的目的。取向晶閘管T2和Ti極之間可

以雙向?qū)?，這樣便可通過交流信號。雙向晶閘管導通的條件是T1和Tz極之阿有電壓的情況下，觸發極

G有脈沖信號。
