直流電動機正反轉控制電路

直流電動機的反轉電路

??? 在實際應用中，要求一些直流電動機必須既能正轉，也能反轉，例如錄音機和錄像機中所使用的直

流電動機等。改變電樞繞組的電流方向，或者改變定子磁場的方向，都可以改變電動機的轉向。但對于永

磁式直流電動機來說，則只能通過改變電流方向來實現改變電動機轉向的目的。

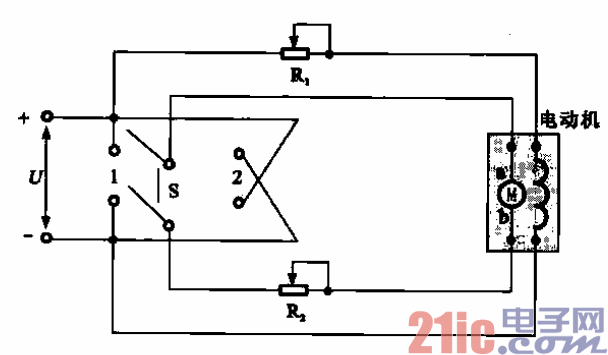

??? 圖所示為直流電動機正、反轉控制電路，圖中Rt、Rz是可調屯阻器，改變Rl的電阻值，可以

改變勵磁繞組的電流，起到調節磁場強弱的目的；而改變R2的阻值，可以改變電動機的轉速。圖中的雙

刀雙擲開關s是用來改變電動機旋轉方向的控制開關。當將開關s撥向“l(fā)’'位置時，電流從a電刷流入，

從b電刷流出i當將開關S撥向“2”位置時，電流從b電刷流入，從a電刷流出?？梢姡淖冮_關S的

狀態，就能改變電樞繞組的電流方向，從而實現改變電動機轉向的目的。

。??? 在電源和龜動機之間只要連上～個開關，就可以控制電動機的啟動和停止，這就構成了一個簡單的

電動機驅動電路。若要縮短停止的時間，可以在停止時使用能耗制動。只是增加了一個使電流走捷徑的通

路，電阻器是為了限制發電電流不致過大。但是這些電路都不能改變流入電動機的電流方向，電動機不能

夠反方向旋轉。
