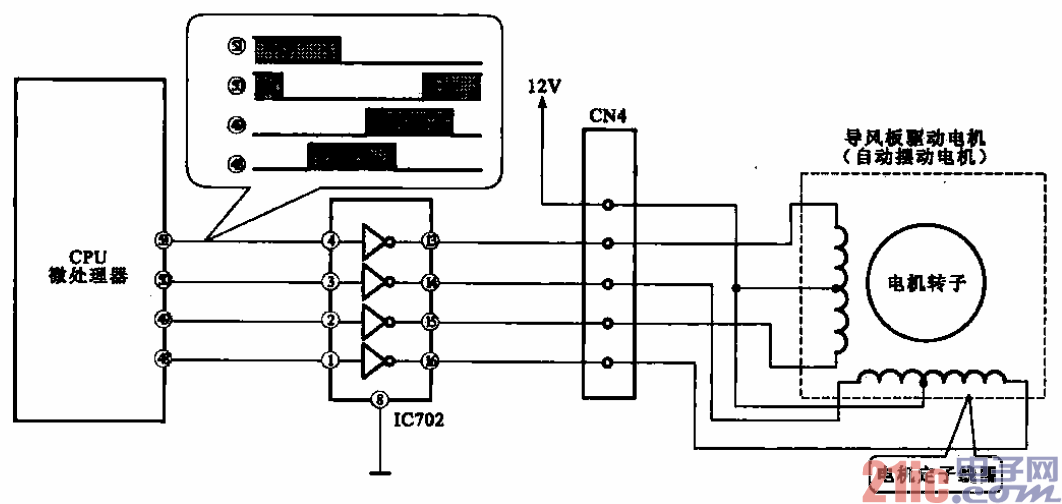

所示是空調器水平導風板驅動電動機及電路的結構。該電動機是步進電動機，驅動信號由

CPU@～@腳輸出，經IC702放大后去驅動電動機。分別檢測CPU的輸出信號和IC702的輸出信號可以

判別故障。IC702輸出的信號與CPU的輸出信號相位相反。如有信號驅動，而電動機不轉，則電動機有

故障：如無信號，再查電源供電，電源供電正常則驅動電路有故障。
