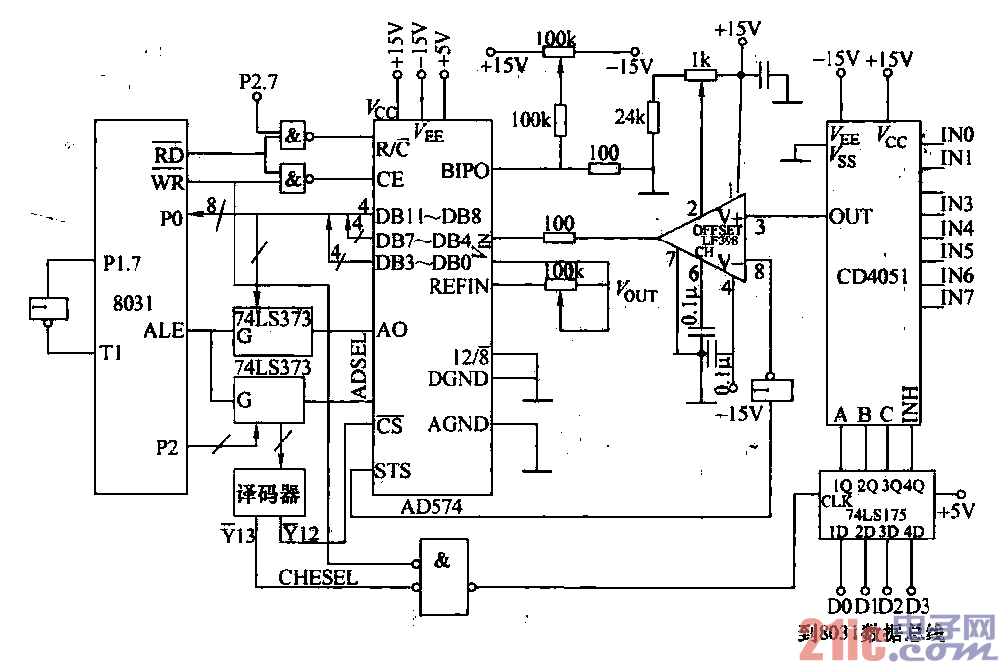

轉換器及數據采樣：圖27-47是12位A／D轉換器AD574與8031到接口電路。被測參數經多

路開關CD4051選通后，送到采樣／保持器的輸入端。到底哪二路被選中，由多路開關的選擇控制端c、B、

A以及禁1麟冀存端INH控制．采樣／保持器的工作狀態由/VD轉換器的轉換結束標志STS的狀態控制。當

A/D轉換正在進行時，STS輸出為高電平，經反相后，變?yōu)榈碗娖剑偷絊/H封邏輯控斜端(Logic)，使

S/H處于保持狀態，此時即可開始A/:D轉換。轉換后的數字量通過8031到數據總線分兩次讀到CPU寄

存器。

??? 轉換結束后，STS由高電平變?yōu)榈碗娖剑聪嗪蟪矢唠娖剑蚨筍/H進入采樣狀態。

??? 3)鍵盤／顯示接口電路：為了使操作人員能夠隨時掌握每個爐子的溫度變化情況，設計了4位LED顯

示器。設顯示緩沖單元為28H和29H,第，位指示通道號I第：2～4位展來顯示溫度，最大為999℃。根據

系統的需要．顯示方法設計成兩種方式：A自動循環顯示，在邀種方式下，計算機可自動地把采樣的1～8

號退火爐的溫度不問斷地依次進行顯示；B定點顯示，即操作人員可隨時任意查看某一座退火爐的溫度，

且兩種顯示方式可任意切換。
