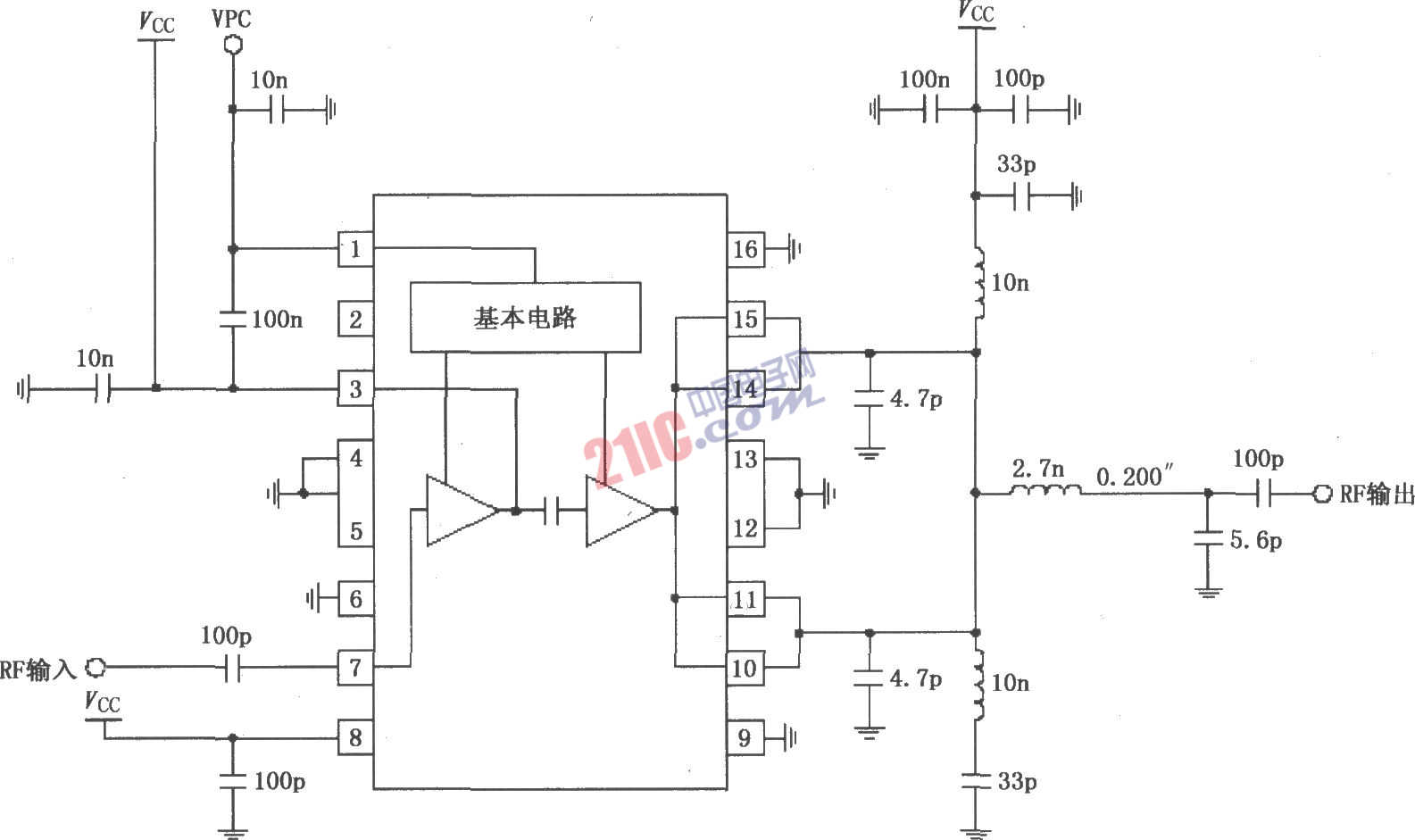

如圖所示為RF2131在4.8V電源供電時的最佳效率功率放大電路。射頻信號(RF)由7腳輸入，經過前置放大器、末級功率放大器放大后由10、11腳和14、15腳輸出。7腳與內部放大器是直接耦合，因此在7腳外加一個隔直耦合電容；7腳輸入阻抗為50Ω，但是確切的阻抗值由3腳外接的內部級間匹配網絡決定。輸出端10、11、14、15腳在芯片內部已連接，通常將10、11、14腳與15腳在外部分別連接在一起作為信號輸出，要注意對稱，否則將造成電路不穩定。輸出匹配網絡使放大器輸出阻抗與之匹配，以獲得最大輸出功率和效率；同時這些腳也作為末級功率放大器電源供電端，通過這些腳向末級功放提供偏置電流。1腳接功率控制腳(PC)，可以控制該腳電壓從而控制電源功率。在室溫下，當電壓為低電平時(0．5V或更低)，放大器處于電源處于關斷狀態。

?

?
