通信電路電話機振鈴電路

電話遠距離振鈴電路圖

電話遠距離振鈴電路圖
提問者：xiaokanchenfu 地點：- 瀏覽次數：6274 提問時間：09-27 02:34
我有更好的答案
提 交
1條回答
letian575 09-28 18:24

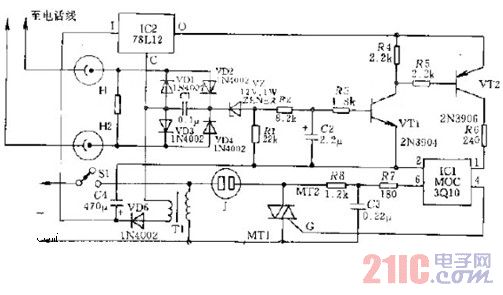

當振鈴電路電壓超過100V時，兩個氖燈H1和H2將點亮，其輸出信號經過VD1～VD4，二極管整流橋后加到晶體管VT1、VT2，再加到光電耦合器件IC1，控制雙向晶閘管導通，從而把交流電壓加到插座J上，負載可以通過插頭接入交流電壓。
