無線數據通信電路設計

無線數據通信電路主要擔負機動車輛與固定基站系統進行近距離的無線數據交換任務。由核心芯片 nRF401及其附屬元件組成。nRF401是雙信道、高性能、低功耗的專用無線通信芯片，工作頻率為433.93/434.33MHz.工作電壓為 3.3v,最高通信速率為20kbps,可以直接與單片機串口相接，進行異步通信，實現數據發送和接收。無需對數據進行編碼。數據輸入端DIN與單片機的TxD端相接，數據輸出 DOUT端與單片機的RXD端相接。在本電路中，通信速率設計為19.2 kbps.電路原理如圖所示。

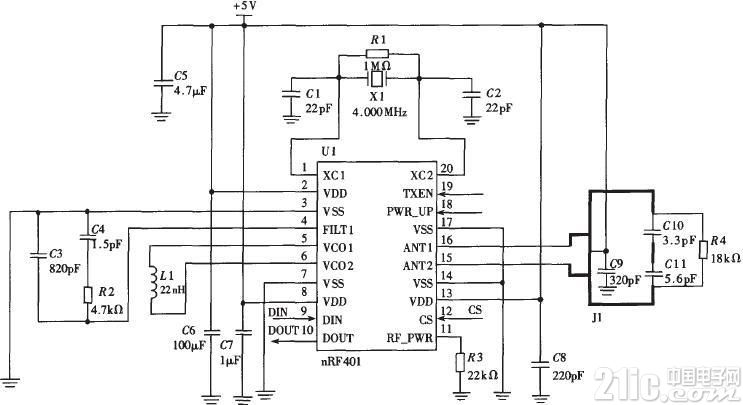

無線數據通信單元電路

GSM通信模塊電路設計

GSM通信模塊采用SIEMENS的TC35I.TC35I是SIEMENS公司專為GSM通信設計的專用模塊。具有語音、數據、傳真和點對點短信功能，工作于EGSM 900和GSM 1800頻段，重僅10g,在3.5~4.8V范圍內均能正常T作。對AT Commands Interface Version 8.5所定義的主要指令都能很好地執行，另有擴展指令20多條。

TC35I接口由40芯電纜組成。其中1~5腳接電池的“+”端，6~10腳接電池的“-”端，11~12腳為直流電源輸入端，可輸入 8~20V/500mA的直流電。內部有自動充電控制電路。15腳IGT為模塊開機控制，31腳EMERGOFF為關機控制，都是低電平有效，也可以通過命令實現開關機。17腳為振鈴輸出，18腳Rx為串行數據輸出，19腳TX為串行數據輸入，32腳為工作狀態指示燈輸出，24~29腳接SIM卡。與微處理器的接口電路如圖4所示。通信速率為19.2kbps.

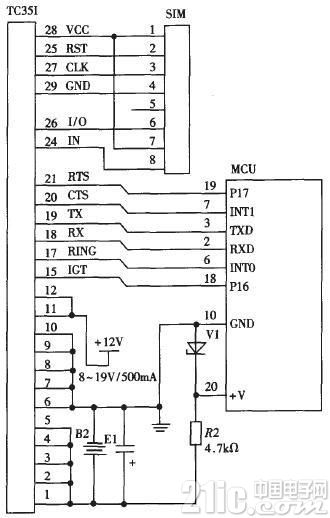

TC35I與微處理器的接口電路

TC35I的全部指令可以從SIEMENS的網站上下載。車載用戶移動交費系統由低成本的AT89C4051單片機組成，工作電源3.3V,基站由高速、高性能的77E58-40單片機完成無線數據通信與身份驗證功能。CCD車型識別由另外的獨立處理單元完成。
