本文介紹的電路，原是在分時電度表中，用于校時和抄表的實際電路。 它既簡單又實用。利用單片機異步通訊口，用紅外光發射管sir-563和紅外光接收ic管rpm6938來實現接受和發送點信號的功能，可以實現半雙工雙向通訊功能。通訊距離約10米，異步通訊波特率1200。

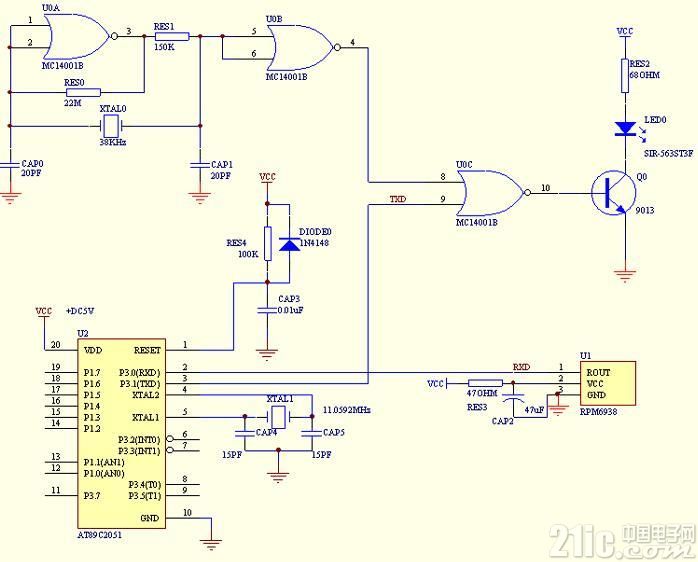

電路原理：紅外發送電路由4001mos或非門38khz振蕩器，串口發送控制門電路和紅外光發射管sir-563驅動輸出電路組成。單片機串口發送txd端為‘0’時，紅外光發射管發出38khz調制紅外光線。txd端為‘1’時， 發射管就不發光。見圖示1。紅外接收電路為紅外接收專門集成電路rpm6938，當收到38khz調制紅外光線時，rpm6938輸出端為‘0'，平時為 '1'。正可與單片機串口發送接收端rxd配接。
