本設計基于nRF401 作為無線收發芯片，使用兩片AT89C2051 作為控制芯片，設計出一套無線通訊系統。其中一片AT89C2051(定義為控制芯片A)控制nRF401,AT89C2051 的IO 接口與串口配合控制nRF401 實現異步通訊;另一片AT89C2051(定義為控制芯片B)既能滿足總線串口的要求，又能解決控制芯片A 由于頻繁串行中斷而不能及時響應總線的問題，起到分擔任務、隔離干擾、串口擴展的作用。采用兩片2051單片機設計方法，與采用一片雙串口單片機設計相比，能降低成本、提高芯片利用率、隔離干擾。實踐表明該系統結構簡單、抗干擾能力強，能很好解決短距離系統之間的無線通信問題。

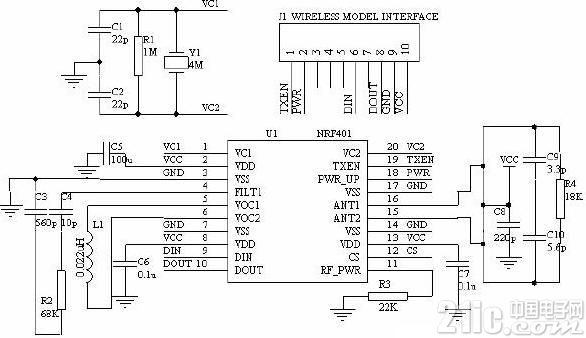

nRF401 是Nordic公司研制的單片UHF無線收發芯片，工作在433MHz ISM頻段。在接收模式中，nRF401被配置成傳統的外差式接收機，所接收的射頻調制的數字信號被低噪聲放大器放大，經混頻器變換成中頻，放大、濾波后進入解調器。解調后變換成數字信號輸出(DOUT端)。在發射模式中，數字信號經DIN端輸入，經鎖相環和壓控振蕩器處理后進入功率放大器射頻輸出。在本系統設計中，為了避免干擾，將基于nRF401的無線收發部分做在一塊單獨的PCB板上，引出通訊控制接口(J1)，組成獨立的無線收發模塊。
