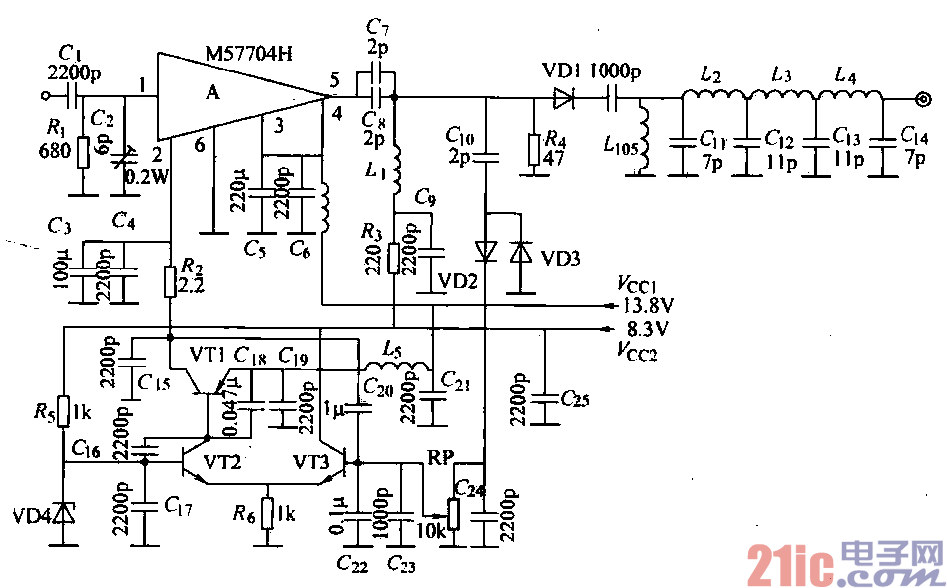

是超短波電臺發信機高頻功放電路。此電路采用日本三菱公司的高頻集成功放電

路M57704H。

??? 電臺采用頻率調制，工作頻率為457—458MHz，發射功率為5w。由圖可見，輸人等幅調頻信號經

M57704H功率放大后，一路經微帶線匹配濾波后，再經過VT1送多節LC的丌型網絡，然后由天線發射

出去；另一路經VD2、VD3檢波．VT2、VT3直流放大后，送給VT1調整管，作為控制電壓從M57704H

的第②腳輸入t調節第一級功放的集電極電源，可以穩定整個集成功放的輸出功率。第二三級功放的集電

極電源是固定的13. 8V。
