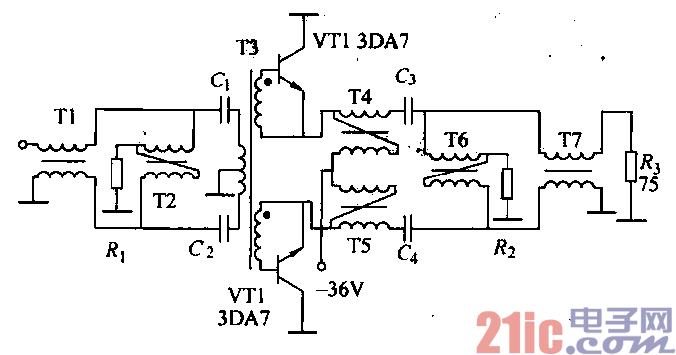

反相功率臺成放大器的實際電路如圖所示。晶體管：VT1、VT2均為3DA7，工作辛1.5～

18MHz．輸出功率loow。

??? 元件參數參考數值如下；

??? 1)晶體管：VT1、VI2型號均為3DA7。

??? 2)電阻：Rl -16fl，島=16fl，咫-75fl。

??? 3)電容：c1 =Cz =C3=G=O. OlptF。

??? 由傳輸線變壓器Tl構成反相功率分配

器，信號源電壓加D端，在晶體管VT1和

VT2的輸入端A端和B端，分別得到反相的

電壓信號，實現了反相功率分配的目的。晶

體管VT1和VT2對反相的輸入電壓信號分

別進行放大，輸出反相的功率信號。

??? 晶體管VT1和VT2輸出的反相的功率信號，加在傳輸線的變壓器T2的A端和B端，合成于D端的

負載，實現了反相功率放大的目的。

? 廈相功率合成放大器的晶體管vri和VT2交替導通，流過反相電流，這在電源的利用上是合適和經

濟的。
