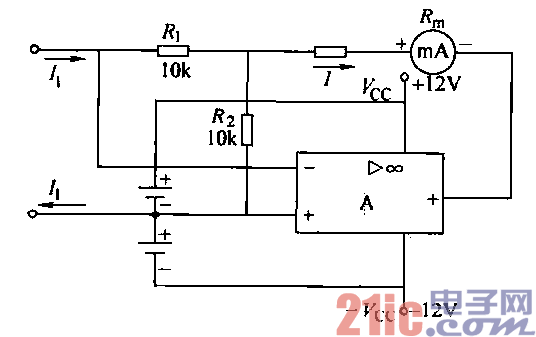

由運算放大器、直流毫安表組成的浮地直流電流表電路如圖所示。

??? 圖中，運算放大器采用LM324。

??? 在電流測量中，浮地電流的測量是普遍存在的，例如：若被測電流無接地點，就屬于這種情況。為此，

應把運算放大器的電源也對地浮動，按此種方式構成的電流表就可像常規電流表那樣，串聯在任何電流通

路中測量電流。

??? 改變電阻比(R，/R2)．即可調節流過電流表的電流，以提高靈敏度。如果被測電流較大時，應給電流

表表頭并聯分流電阻。
