LC濾波電路
為了進一步改善濾波效果，可采用LC濾波電路，即在電感濾波的基礎上，再在負載電阻器RL上并

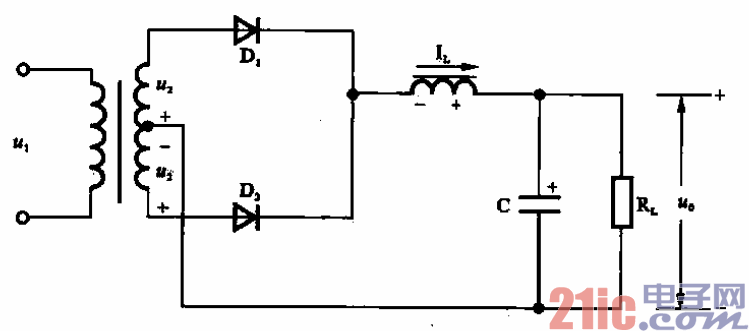

聯一個電容器，LC濾波電路如圖所示。
??? 在圖2-5所示的濾波電路中，由于RL上并聯了一個電容器，增強了平滑濾波的作用，使RL并聯部
分的交流阻抗進一步減小。電容值越大，輸出電壓中的脈動成分越小，但直流分量同沒有加電容器時一
樣大。
??? 當電感器的直流阻抗很小時，電感濾波和LC濾波的輸出直流電壓可近似用下式計算：
??? uo≈0.9“2
