采用變壓器降壓方式的充電電路

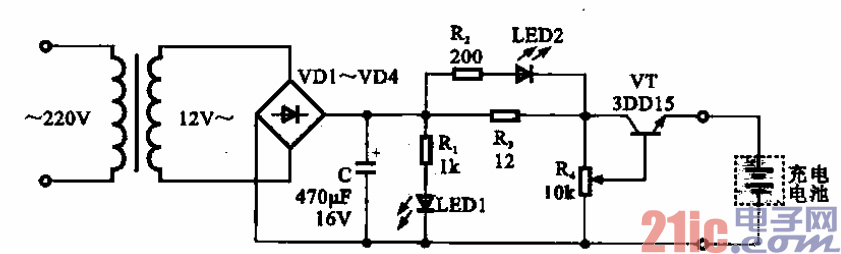

采用變壓器降壓，然后再進行整流濾被形成低壓直流的充電電路，如圖所示。這種方式結構簡

單．成本低。整流濾波電路的輸出電壓不夠穩定，紋波較大。主要存在兩方面的問題，第一，由于變壓器

次級電壓直接與電網電壓有關，當電網電壓波動時必然引起次級電壓波動，進而使整流濾波電路的輸出不

穩定：第二，由于整流濾波電路總存在內阻，當負載電流發生變化時，在內阻上的電壓也發生變化，因而

使負載得到的電壓（即輸出電壓）不穩定。為了提供更加穩定的直流電源，需要在整流濾波后面加上一個

穩壓電路。
