天能TN-1智能負脈沖充電電路

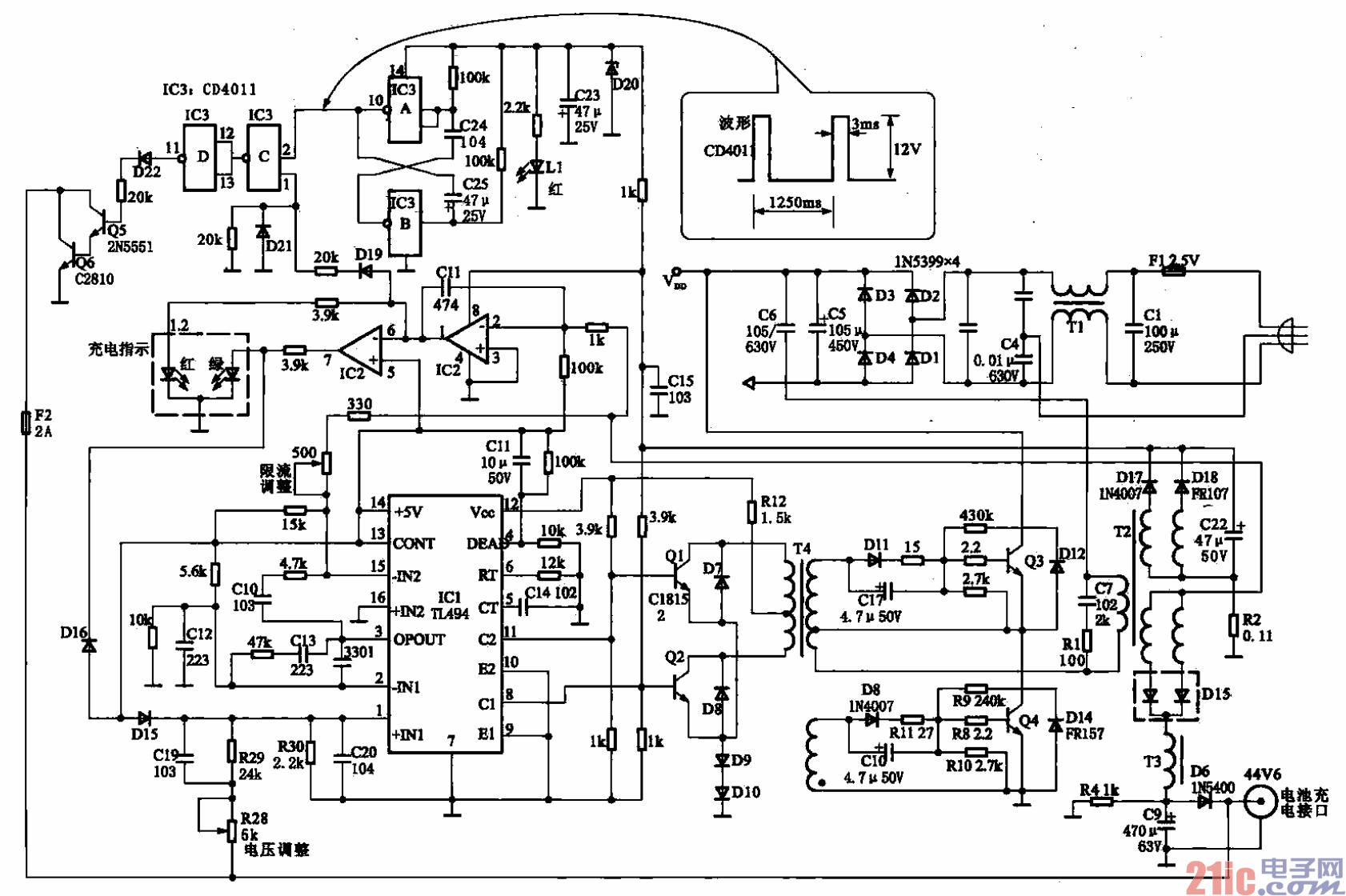

是天能TN-I智能負脈沖充電電路。這個充電器主要部分是典型的半橋式兩段充電器，與圖

2-75充電器電路的構成基本一樣。這里主要介紹負脈沖充電電路的工作原理。這部分電路由放電開關、負

脈沖加載控制、脈沖振蕩器三部分組成。

??? 放電開關是三極管Q6。Q6導避，其集電極和發射極將電瓶短路，電瓶放電。Q6截止，電瓶恢復充

電。Q5和Q6是直接耦合，俗稱達林頓管。Q6受加載負脈沖和振蕩器聯合控制。加載負脈沖控制由IC3

的C和D構成，D接成反相器（電路中，與非門兩個輸入并聯看作一個非門），只有C的兩個輸入都為高

電平時，③腳為低電平，經D反相使Q6導通，給電瓶放電．C的②腳來自多諧振蕩器的每秒1個(脈寬

3 ms)正脈沖，C的①腳來自電流檢測電路IC2的①腳，恒流充電時①腳為高電乎。此時，負脈沖才起作用。

??? 脈沖振蕩器由IC3的A和B及C24、C25、兩只100 k:C1電阻器構成典型的多諧波振蕩器，其充放電

時間常數不同，高電平3 ms，低電平1250 ms。負脈沖充電，可提高充電接受能力，降低充電溫度。上述

充電器在放電時，并沒有斷開充電電路。
