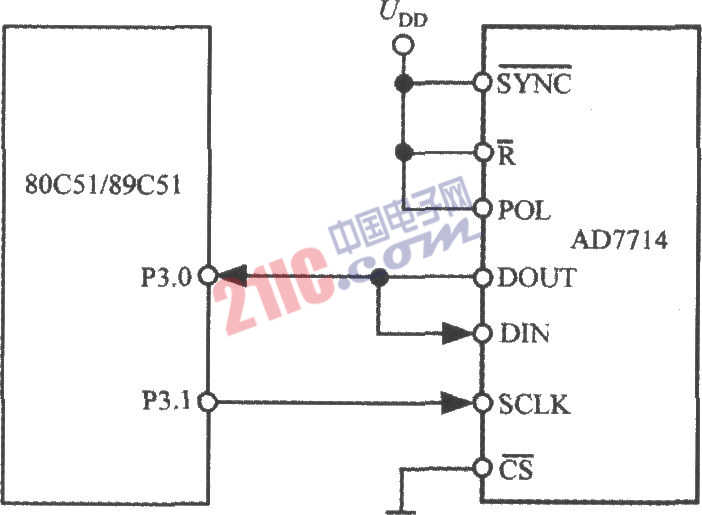

AD7714的3線接口能配各種微控制器(含單片機或微處理器)。3線串行接口尤其適用于隔離系統，可使系統中所用光耦合器的數量為最少。AD7714與80C51(或87C51、89C51等)單片機的接口電路如圖所示。80C51所用的最少口線僅為兩條(P3．0，P3．1)。此時，由監視配置寄存器的DRDY非位來確定數據寄存器何時被更新。80C51工作在模式0方式，由于其串行接口包含了單根數據線，因此應將 AD7714的DOUT和DIN端短接。在傳送數據時80C51的串行時鐘端被置成高電平。AD7714的POL端固定接高電平。
?
?
