傳感器電路電橋電路

數字式壓力信號調理器MAX1458的電橋激勵電路圖

數字式壓力信號調理器MAX1458的電橋激勵電路圖
提問者:weilifen 地點:- 瀏覽次數:8396 提問時間:09-10 09:16
我有更好的答案
提 交
1條回答
sanshen6677 09-11 06:30

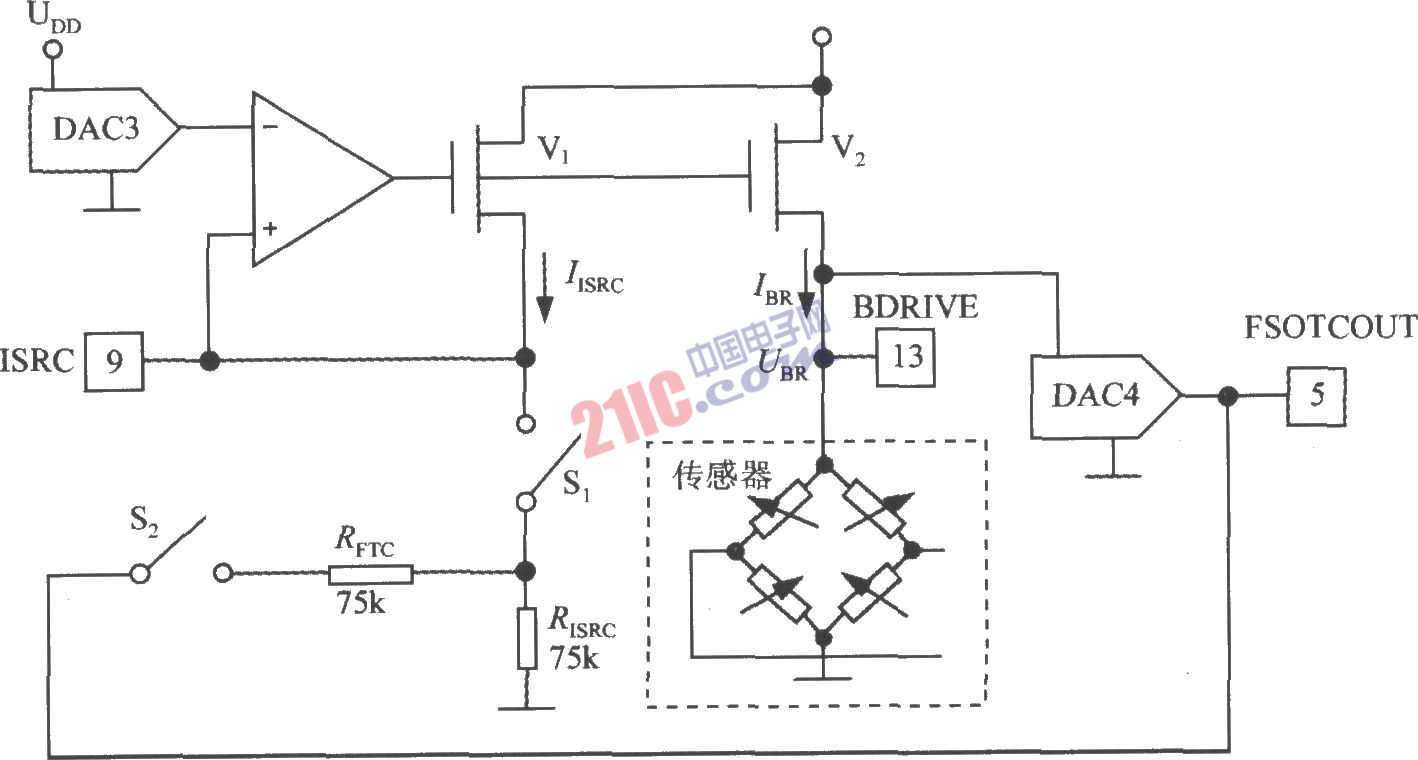

數字式壓力信號調理器MAX1458的電橋激勵電路如圖所示。利用DAC3的輸出來改變傳感器激勵電流IBR的大小,即可實現滿量程精細校準。IISRC為基準電流,由RISRC和第9腳電壓來設定。V1和V2組成鏡像電流源,電流增益為14倍,可使激勵電流IBR=14IISRC。IBR的編程范圍是0.1~2mA。模擬開關S1、S2的通斷狀態均受配置寄存器控制。顯然,當滿量程輸出電壓發生變化時,DAC3就通過改變,BR來補償橋路輸出電壓,從而校正了滿量程誤差。DAC4用于校正滿量程溫度系數誤差。

?

?數字式壓力信號調理器MAX1458的電橋激勵電路圖

?
