4利用TLC555產生負電源的電路圖(橋式傳感器信號調理器1B32)

4利用TLC555產生負電源的電路圖(橋式傳感器信號調理器1B32)
提問者：中國南京20 地點：- 瀏覽次數：9101 提問時間：09-12 08:01
我有更好的答案
提 交
1條回答
lancy0102 09-18 13:06

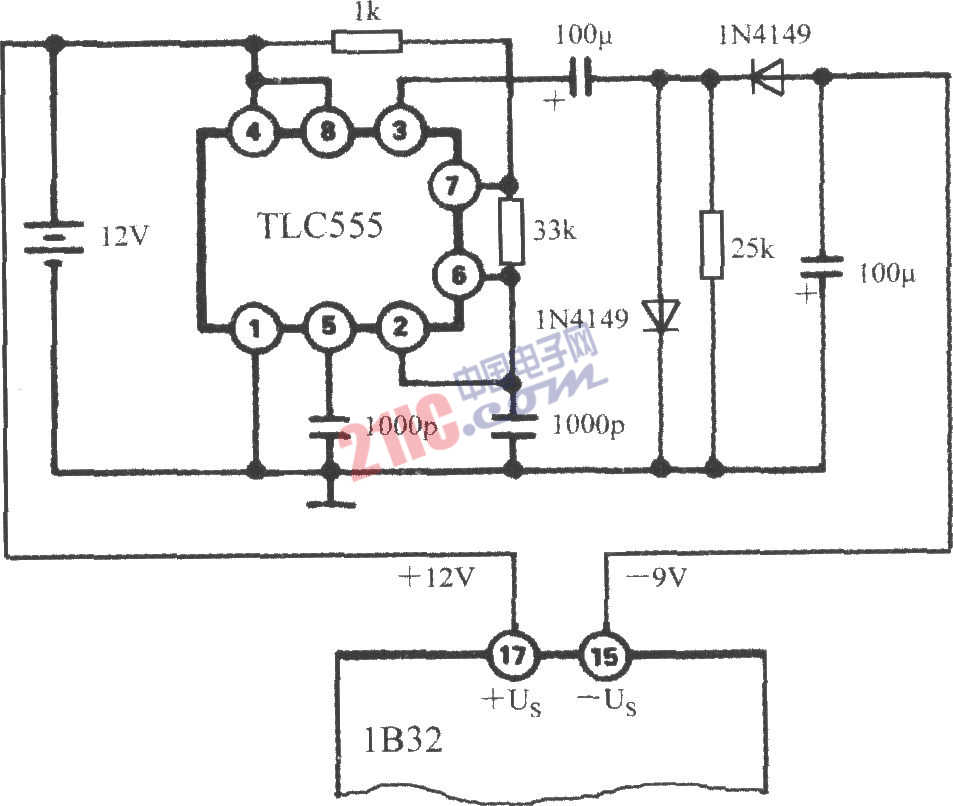

1B32的小型化封裝及其高可靠性指標，使之成為便攜式壓力檢測系統的理想選擇。由于1B32需要一個負電源，如圖給出了一種能產生負電壓的實用電路。用+12V電池的正極去驅動一只CMOS TLC555定時器，定時器的典型電源電流為360μA。該定時器的輸出為方波，再經過整流濾波后得到-9V電源。1B32的激勵電壓應等于或小于+9V，以便留出調節余量。

?

4利用TLC555產生負電源的電路圖

?
