在蓄電池充電電路中，目前廣泛采用自耦變壓器和變阻器來調節充電電流．它的缺點是必須不斷地監

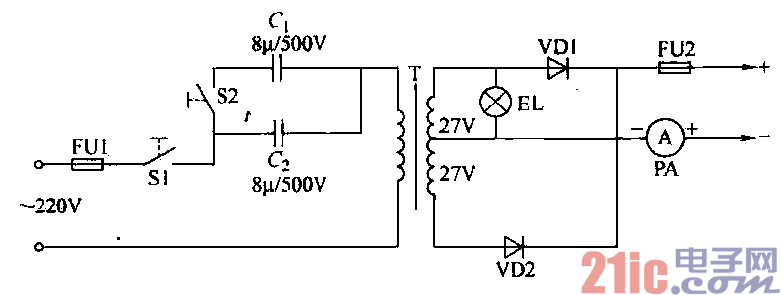

視和調節電流。圖所示是一種能自動保持充電電流在給定值上的電路。它采用在變壓器一次繞組中
串聯電容的辦法，使充電過程中，電容和繞組之間的電壓不斷重新分配，因而使充電電流保持給定值。
??? 為使充電電流保持在5. 5A左右，變壓器應選用功率大于170W．二次側每半個繞組空載電壓約為27V
為宜。開關S2可用于選擇電容容量，從而控制充電電流，閉合時，充電電流約為5.5A。
