電源電路恒流源電路

利用LM317的LED恒流源電路圖

利用LM317的LED恒流源電路圖
提問者：coolgirl01012 地點：- 瀏覽次數：7239 提問時間：06-11 18:27
我有更好的答案
提 交
1條回答
xinge158 06-20 23:50

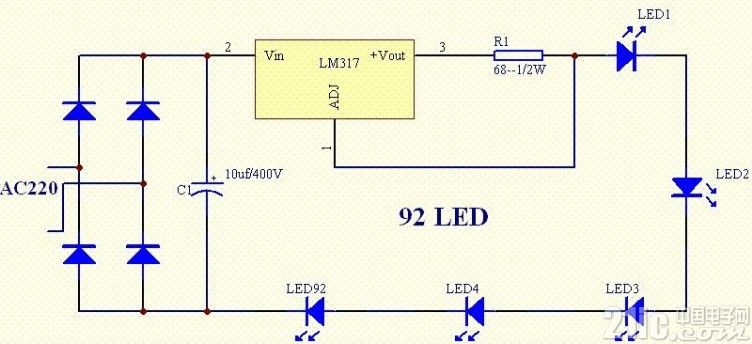

本電路圖為一款利用LM317的LED恒流源電路圖。LED要恒流供電，不然容易老化損壞?？梢杂肔M317,原理是利用317的啟探控電壓不變，再除電阻，就是恒流值。燈可以根據需求接多少個。改變R1可改變電流，電流=1.25/R1.電路如下圖所示。


利用LM317的LED恒流源電路圖
