電源電路恒流源電路

蓄電池充電用數控恒流源電路圖

蓄電池充電用數控恒流源電路圖
提問者：a38001230 地點：- 瀏覽次數：959 提問時間：02-19 13:10
我有更好的答案
提 交
1條回答
andrewxuda 02-27 08:28

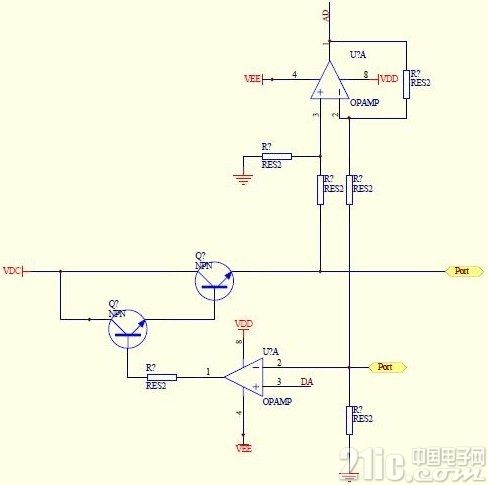

本圖是設計用來給蓄電池充電的數控恒流源。D/A轉換器輸出一個電壓值到下方運放的同相端，電路中的電流I=Uad/采樣電阻，兩個PORT用來接蓄電池的+、-極。上面的運放接成放大倍數為1/4的放大電路。用來測量蓄電池的電壓。圖中兩個調整管分別為3dd13和3dd15。


蓄電池充電用數控恒流源電路圖


蓄電池充電用數控恒流源電路圖
