惠思登電橋溫度檢測電路

將熱敏電阻器直接放在電冰箱內的適當

位置，利用熱敏電阻器受到箱內較小的溫度變

化（一般為1～2℃）影響時，其電阻值會發生

相應變化的特性進行工作。這較小的溫度變化

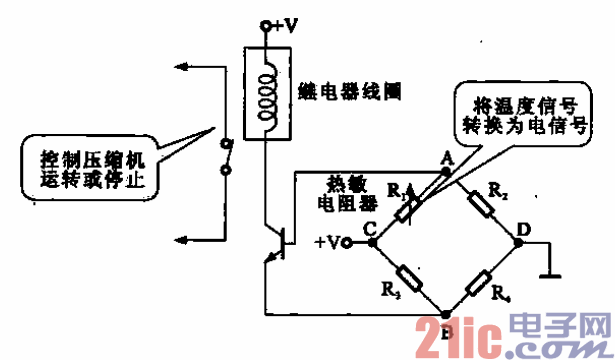

可利用橋式溫度檢測電路進行檢測，圖所

示為惠斯登電橋溫度檢測電路。

??? 該電路是由橋式電路、電壓比較放大器和

繼電器等部分組成。在C、D兩端接上電源，

根據基爾霍夫定律，當電橋的電阻值屁I×R4=R2

XR3時，A、B兩點的電位相等，輸出端A與

B之間沒有電流流過。熱敏電阻值Ri隨周圍環

境溫度的變化而變化，當平衡受到破壞時，A、B之間有電流輸出。因此，在構成溫度控制器時，可以很

容易地通過選擇適當?shù)臒崦綦娮柚祦砀淖儨囟日{(diào)節范圍和工作溫度。
