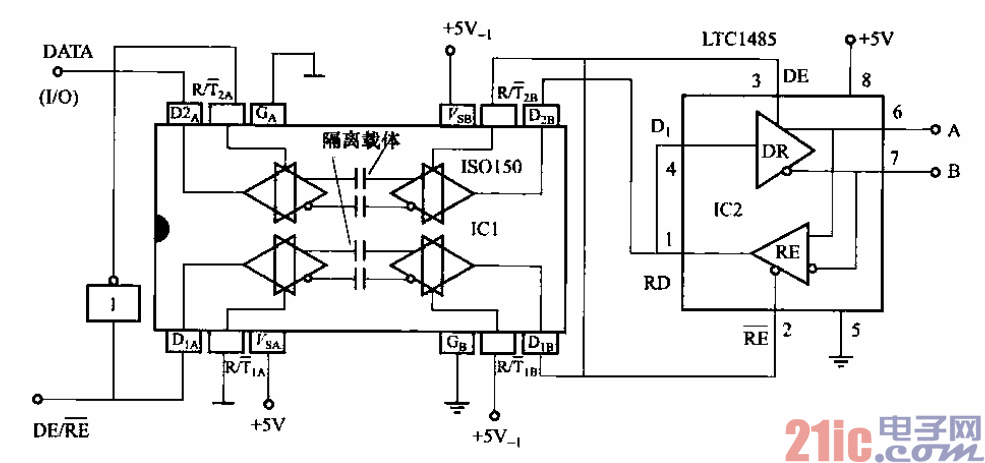

隔離式RS - 485接口電路如圖所示，該電路可以把RS - 485接口的串行數據

進行隔離傳輸，且傳輸是雙向的。

??? 電路主要由雙向傳輸、雙路隔離放大器JS0150及雙向收發器LTC1485構成。IS0150

的R/T2A（接收／發射）=o、R/TIA（接收／發射）=o時發射數據，此時D2A端數據傳輸

到D2B，DIA端數據傳輸?shù)紻IB; R/T2A（接收／發射）=1、R/TiA（接收／發射）=1時接

收數據，此時D2B端數據傳輸?shù)紻2A．DiB端數據傳輸?shù)紻l^。IS0150是發射還是接收數據

由DF,/RE端的電平?jīng)Q定。信號經IS0150隔離傳輸，再由LTC1485進一步緩沖后輸出。雙

向收發器LTC1485的工作原理與IS0150相同，但它不是隔離傳輸信號的。
