傳感器電路電橋電路

AD524構成的350Ω電橋測量放大電路

AD524構成的350Ω電橋測量放大電路
提問者：fdhsfagd 地點：- 瀏覽次數：1130 提問時間：05-01 08:05
我有更好的答案
提 交
1條回答
文藝復興的凱撒 05-10 14:55

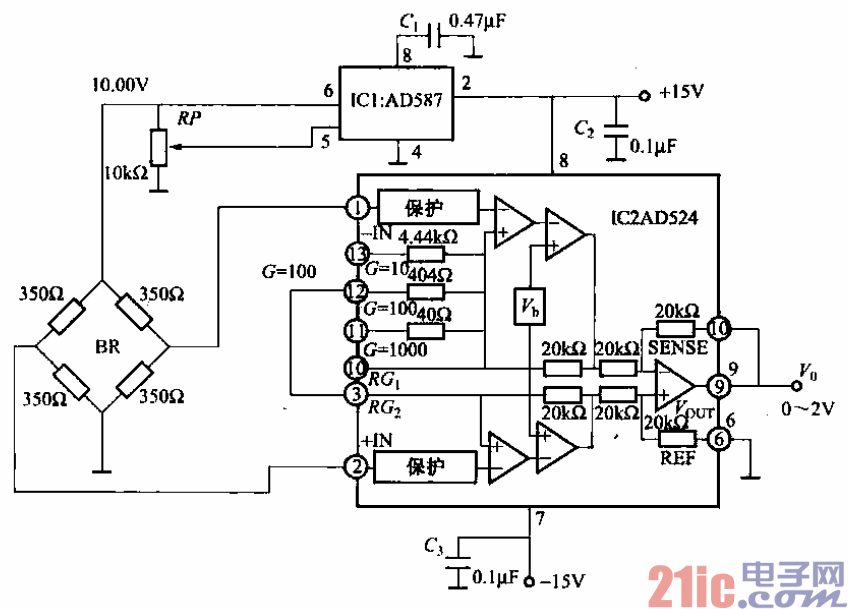

所示為AD524構成的350n電橋測量放大電路。IC1提供精密IO. OOV基

準電壓（RP微調輸出電壓，要求不是特別精確的情況下，可以舍去RP）給電橋傳感器

（可以是壓力傳感器、氣體傳感器等）。IC2設置成增益為100的放大器，信號放大后從⑨

腳輸出O一2V模擬電壓。
