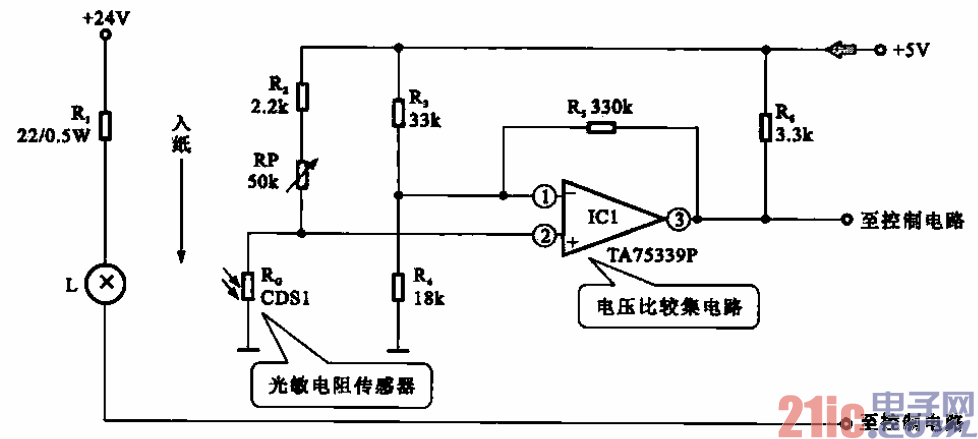

所示為由光敏電阻傳感囂構成的復印機紙尾檢涸電路。該電路主要是由電壓比較集成電路

TA75339P、光敏電阻傳癔器RG等器件構成的，在復印機中應用較為廣泛。

??? 圖中，ICl (TA75339P)為一種電壓比較器，其①腳為基準電壓端，該電壓是由輸入的+5 V電壓，

經碼、＆分壓后得到；②腳為比較電壓端，該腳電壓是由R2、RP和光敏電阻器RG分壓后得到的。

??? 當復印機開機后，燈管L點亮，光敏電阻器受到光線照射，電阻值減小，ICI．的@腳輸入低電平，

③腳輸出高電平到控制電路，復印機進入特印狀態，

??? 當復印機接收指令開始打印，入紙通過有紙張通過時，紙張遮擋燈管的光線，光敏電阻值電阻值增

大，而當一張紙的紙尾通過燈管L時，又能使光線照射光敏電阻器，引起其電阻值的變化，從而由ICl@

腳輸出不同的電壓信號到控制電路，控制電路在根據檢測到走紙情況發出相應的控制指令．
