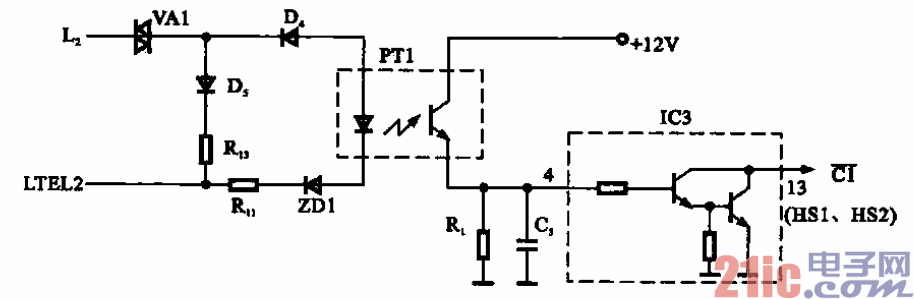

所示為振鈴信號檢測電路，由光電耦合器PT1．雙向二極管VA1，二極管D4、Ds、ZD1和
Rll、R13組成。該電路也與電話機并連。當振鈴信號傳來時，經過由D4和D5組成的半波整流電路，在
D4整流周期內，PT1發光二極管導通，對應的光敏晶體管也導通，經驅動器IC3反相后輸出低電平，從而
形成CI（呼叫指示）信號，表示線路上存在振鈴呼叫信號。
