直流馬達速度控制電路圖

直流馬達速度控制電路圖
提問者：小龍蝦米 地點：- 瀏覽次數：4921 提問時間：05-04 10:51
我有更好的答案
提 交
1條回答
bvywersdf 05-04 22:42

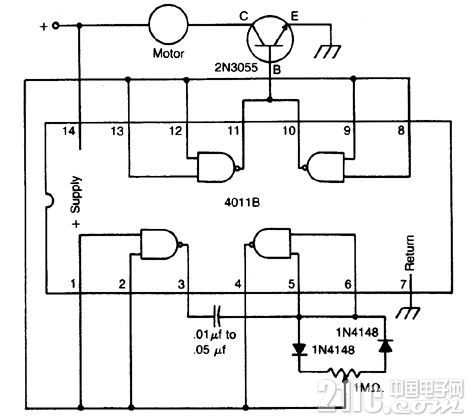

直流馬達速度控制電路圖


該電路采用了4011 CM0S與非門，一對二極管和一個NPN功率晶體管以提供一個可變占空比直流電源。根據應用到電機的平均電壓變化調整速度控制。但是峰值電壓不改變。在非常低的速度下，脈沖功率是有效的，一直開動馬達。在較高的速度下，電機正常運行。
