該電路用于檢測直流電源是否工作于過荷狀態或欠流狀態。當某種原因，負荷過荷

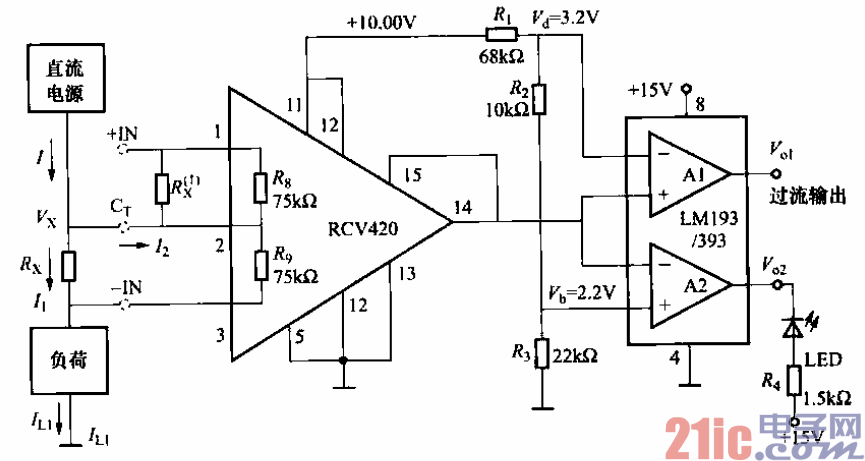

時，會使電源的電流大幅度升高，如果不及時處理就有可能導致故障發生。如圖

所示的電路，當負荷電流達到滿負荷的65%吼上，電路就發出告警信號。

??? 直流電源經小電阻Rx加到負荷上，Rx上產生的電壓加到②、③腳時，在RCV420的

內部形成電流。Rx的取值主要由負荷電流決定，它們之間的關系式為

Rx =75/ (//16rn_A -1)

??? 例如，假設限定直流電源的最大電流為1= 1A=lOOOmA，則Rx=75/（1000/16 -1）

：1. 22(n)。因此，流經Rx的電流經RCV420變換后，輸出O一5V電壓。⑥、@腳輸出

IO．OOV基準電壓，由R】．R3分壓得Va=3.2V、“=2. 2V，分別加到電壓比較器LM193/

393，當RCV420的輸出電壓大于Al（一）端電位時，Al輸出高電平；當RCV420的輸出

電壓大于A2(+)端電位時，A2輸出低電平，LED點亮；改變Ri~R3的阻值，可以改

變電流的控制點。
