在便攜式測量儀器中，往往不便使用交流電源，在這種情況下，使用雙電源的測量電

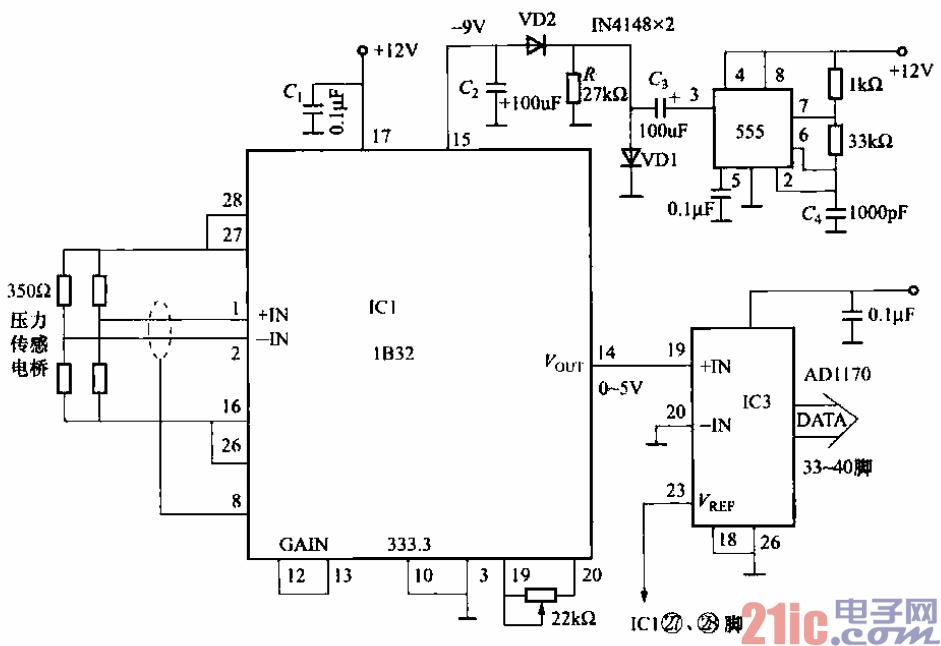

路中就必須增加負電源發生器，如圖所示電路是采用單電源的壓力測量及A/D變

換電路，它的功能是把傳感器測量信號放大為0~5V后再轉換為數字信號（A/D變換）。

??? 壓力傳感器測量電橋輸出信號送IC]①、②腳，經內部放大處理后輸出O~5V電壓，

再送A/D變換器IC3進行模數轉換，最后輸出8位數字信號。電路的增益為333.3（因⑩

腳接地），RP調節橋激勵電壓，使輸出電壓為0~5V(因數字電路的最大輸入電壓一般為

5v)。

??? 由于1832需要工作于雙電源條件下，因此，引入了定時電路555構成的多諧振蕩器，

振蕩輸出信號經C3耦合，并經VDJ、VD2整流后在C2上形成直流負壓，作為IC1的負

電源。
