2塊BA6104五位LED電平表驅動集成電路構成的10點LED電平顯示電路圖

2塊BA6104五位LED電平表驅動集成電路構成的10點LED電平顯示電路圖
提問者：frzzing 地點：- 瀏覽次數：5895 提問時間：06-07 02:53
我有更好的答案
提 交
1條回答
tracyli1991 06-13 13:26

2塊BA6104五位LED電平表驅動集成電路構成的10點LED電平顯示電路圖

2塊BA6104五位LED電平表驅動集成電路構成的10點LED電平顯示電路

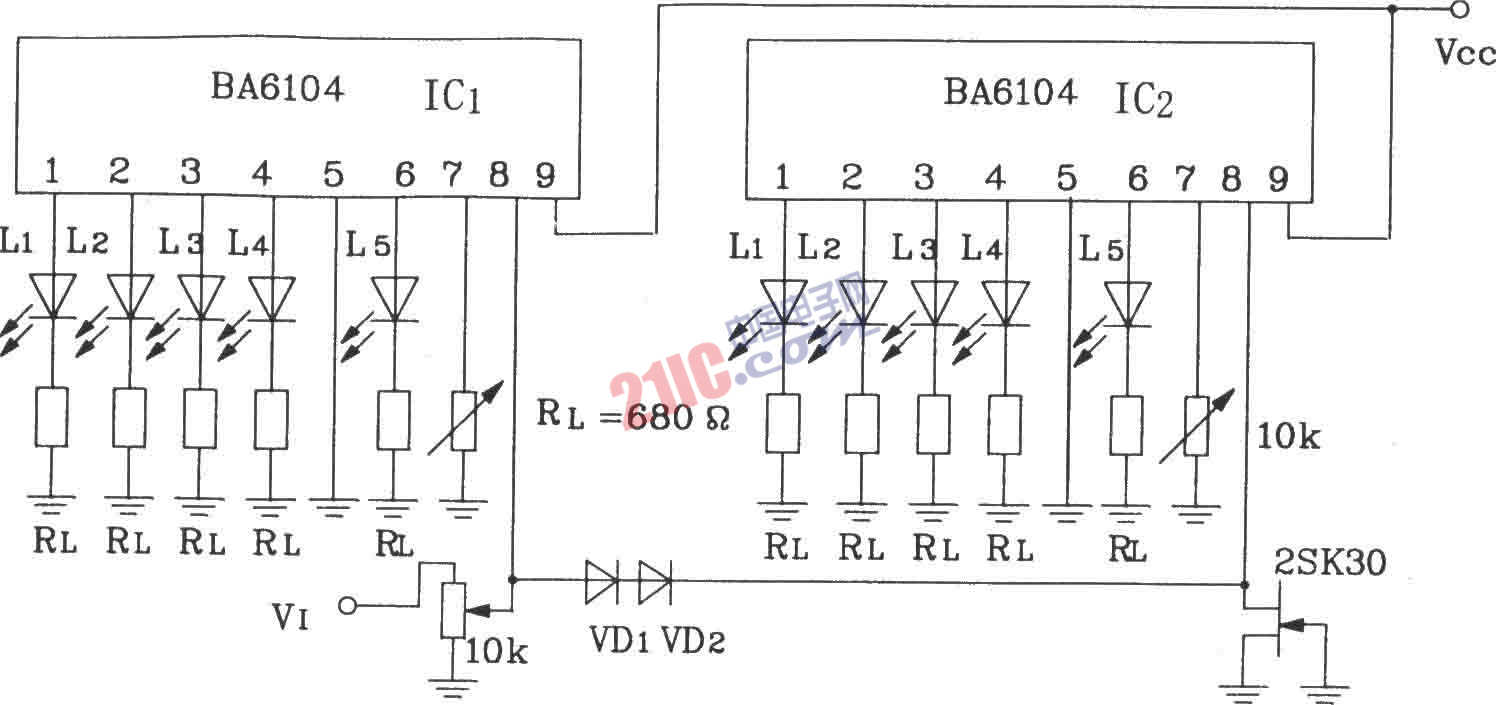

由兩塊BA6104構成的10點LED電平顯示電路見圖所示，調節IC1第7腳的Vref，使IC1中L1～L5 5只LED全亮；調節IC2第7腳的Vref使IC2的L1～L5 5只LED全亮，此亮燈電壓是IC1的2倍，發光順序?yàn)镮C1的L1～L5到IC2的L1～L5。

?

?
