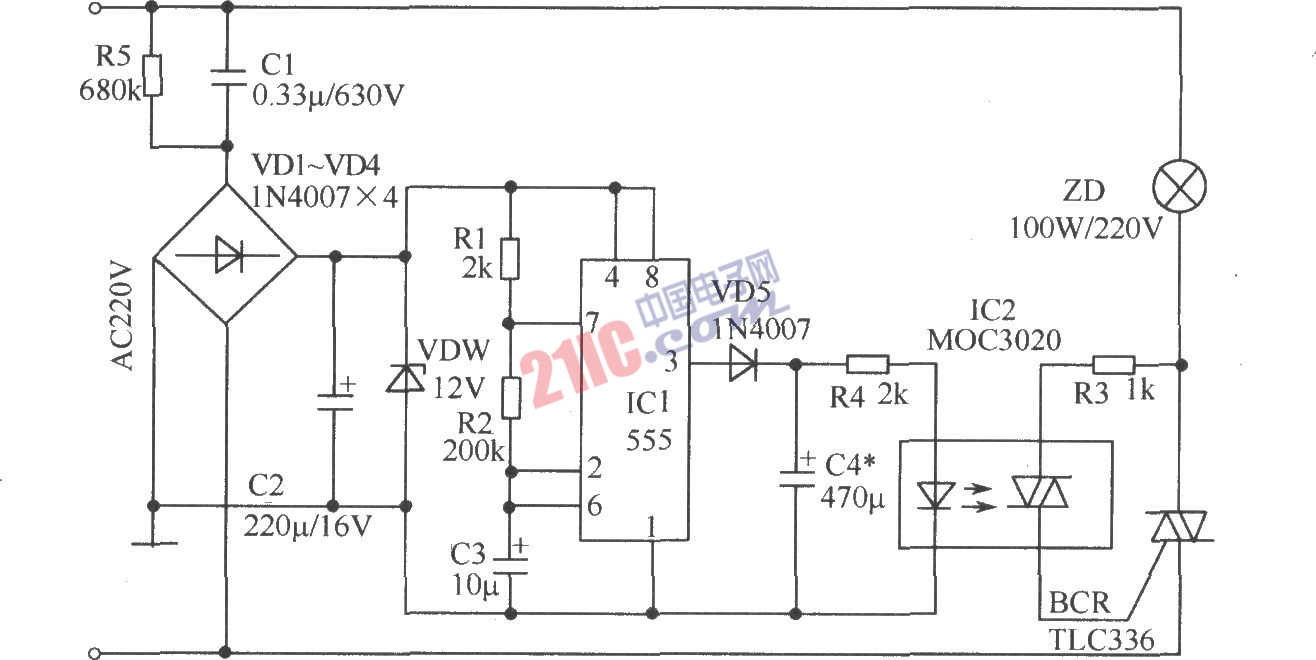

在道路施工、建筑施工等場合，常要用到警示燈。常用的亮-滅循環閃爍的警示燈由于燈泡不斷受到很大的啟動沖擊電流的影響而使燈泡壽命縮短。如圖所示為一種新穎的長壽命警示燈電路，其燈泡發光雖只是強弱變化，但同樣可引起行人警覺，此時燈泡的燈絲不會出現從冷態到熱態的沖擊電流。

工作原理：220V市電由C1降壓、VD1～VD4整流、VDW穩壓、C2濾波后得到12V直流電壓作為控制器的工作電源。時基集成電路IC1和R1、R2、C3等組成一個超低頻方波振蕩器。當IC1的3腳輸出正半波時，VD5導通，光電耦合器IC2內發光管發光，光敏晶閘管導通，并觸發功率雙向晶閘管BCR開通，燈泡ZD發光。當IC1的3腳輸出負半波時，VD5截止。這時，因IC1的3腳正半波時充上電的電容C4對IC2內發光管放電，使其發光漸弱，光敏晶閘管及功率晶閘管導通量漸小，表現為ZD由亮漸暗。當ZD漸暗尚未熄滅時，IC1下一個周期正半波又到來，ZD又亮起來，如此循環往復，燈泡始終在光強弱大小間變化。

元器件選擇：IC1可用各種555時基電路。IC2用MOC220、MOC3021或MOC3041等晶閘管型光電耦合器。BCR用TLC336或根據需要選用更大功率的雙向晶閘管。其他元器件如圖所示。

?

?
