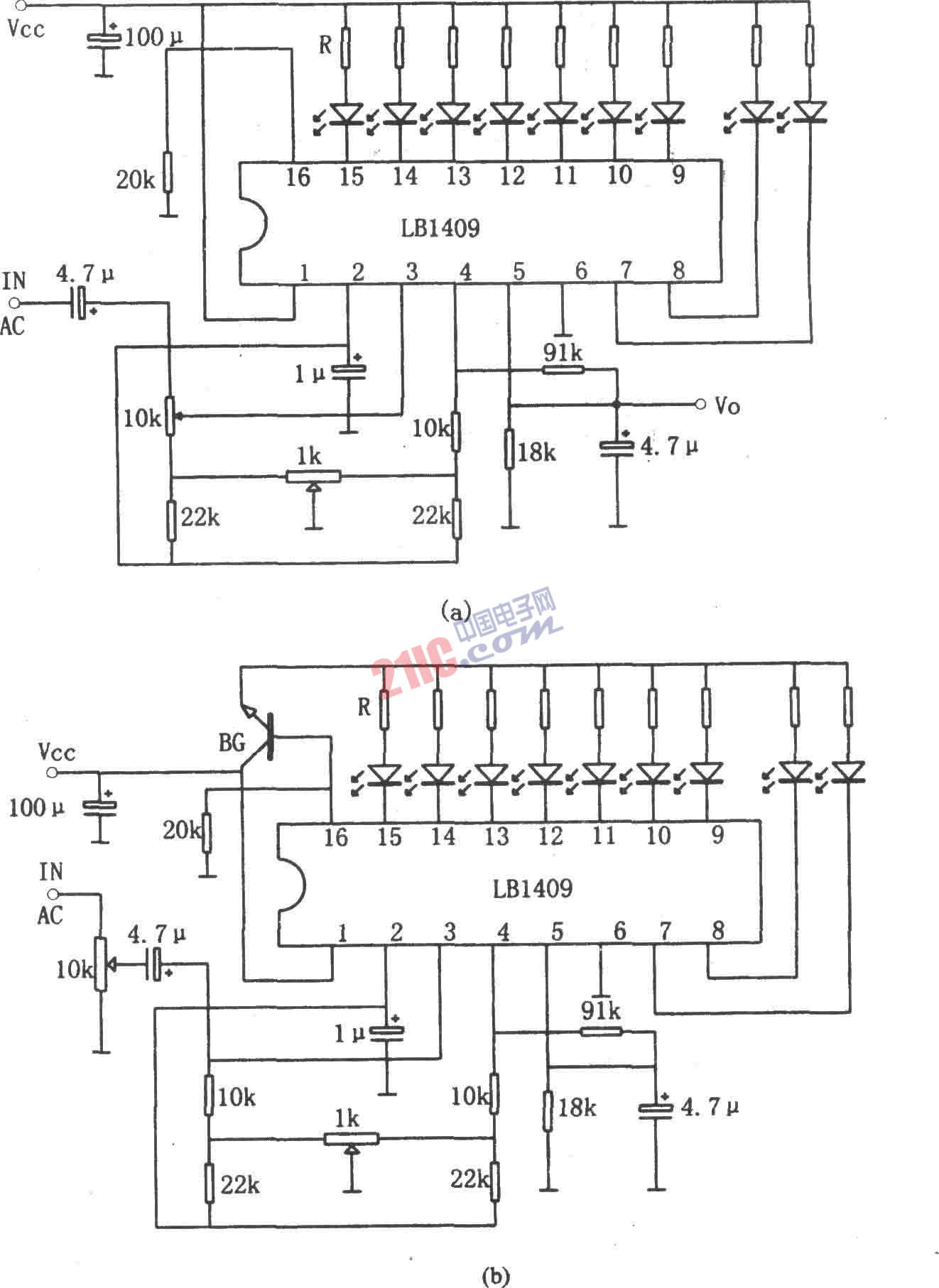

如圖所示為L(zhǎng)Bl409九位LED電平顯示驅動電路。圖是用LB1409做電平顯示驅動電路，圖是應用基準電壓電平顯示驅動電路。LB1409是日本東京互洋電機株式會社生產的產品，與其同類的國內產品有D1409、SL1409等，可直接互換使用。LB1409電平顯示驅動電路用9個棒狀的紅色或綠色發光二極管指示輸入電乎。集成電路內部有一直流放大器，可通過改變外接電阻來調節其增益。本電路可以驅動交流、直流電平表，適用于各種收錄機作LED顯示器的驅動電路。
