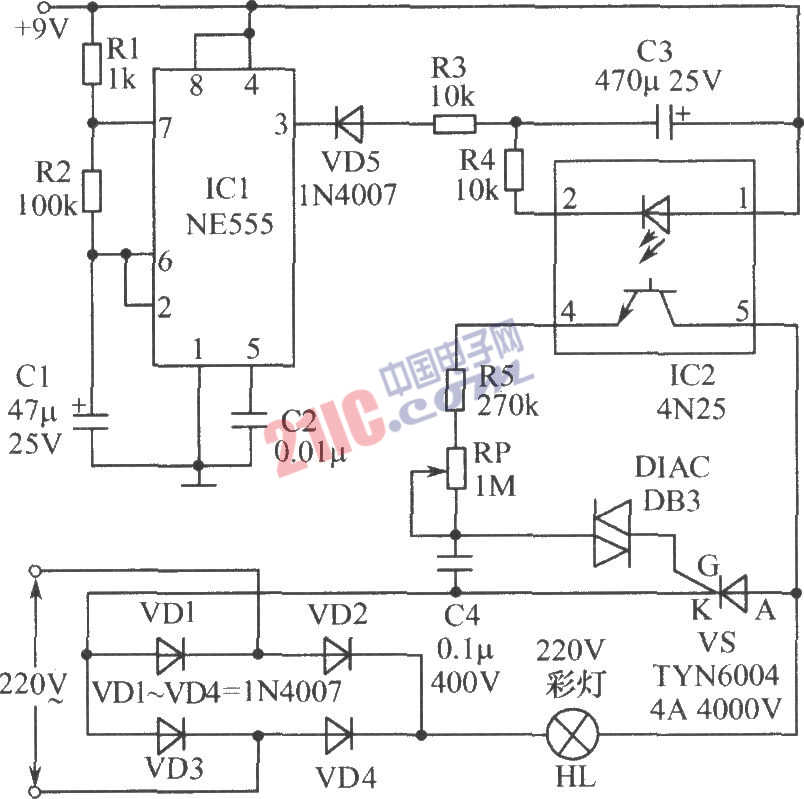

如圖是一款極具吸引力的圣誕節彩燈電路。當接通電源時，彩燈HL會逐漸變亮；當它達到最亮?xí)r，會自動逐漸變暗；等亮度達到最暗時，又會自動逐漸變亮，如此不停循環。整個變化過程平滑。彩燈HL的亮度變化過程取決于電容C3的充電放電。當IC1(NE555)的3腳輸出為高電平時，電容C3開始放電，通過IC2(CN25)的光電隔離，彩燈HL的亮度開始下降。IC1在這里設置為無穩振蕩器，其頻率由R1、R2和C1決定。

?

?
