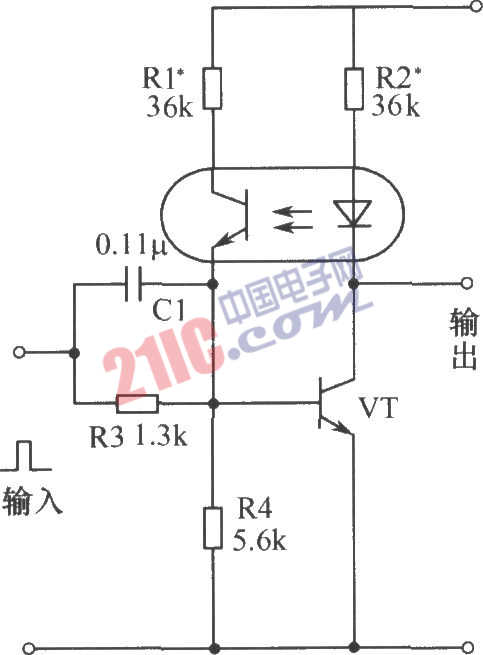

如圖所示為由光電耦合器和晶體管組成的雙穩態電路。在電源電壓接通瞬間的初始狀態，晶體管VT截止，該電路輸出高電位。當輸入端加上正脈沖時，使VT的集電極電流增加，光電耦合器發光二極管發光，光敏三極管的集射間電阻變小，結果使VT的基極電流增加，形成正反饋，使VT迅速達到飽和狀態，由“1”變成“0”。當輸入負脈沖后，使VT的集電極電流變小，發光二極管變暗進而使VT的基極電流變小，引起VT的集電極電流進一步減小，使VT迅速變成截止?fàn)顟B(tài)，發光二極管不發光，光敏三極管截止，使VT穩定在截止?fàn)顟B(tài)，觸發器由“0”變?yōu)椤發”狀態。此雙穩態電路可以提高雙穩態電路的抗干擾能力。

?

?
