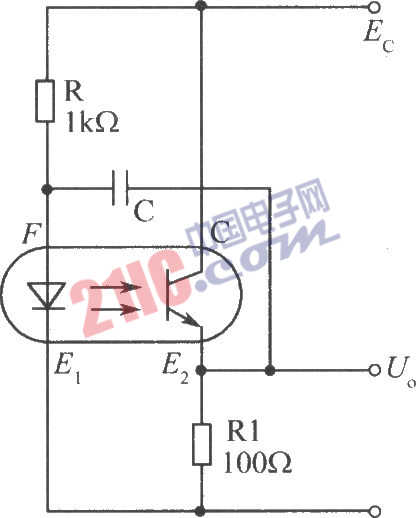

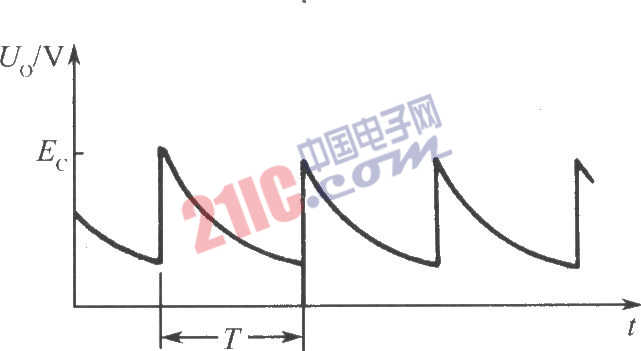

如圖所示為光電耦合器組成的最簡單的多諧振蕩器。接通電源后，由于電容C兩端的電壓不能突變，以及電阻R的數值大于RL，則此時電源電壓Ec主要加在R上，F(xiàn)點電位很低，發光二極管處于截止?fàn)顟B(tài)，隨著電容的充電電壓的增加，F(xiàn) 點電位逐漸增高，增高到一定值時使發光二極管導通發光，光敏三極管導通飽和，輸出電壓發生躍變使之接近電源電壓，而電容上存留電荷則通過光敏三極管、發光二極管通路快速放電，并經此通路對電容進行反向充電，充到一定程度，又促使發光二極管截止進而使光敏三極管截止，電容再次通過電阻R和RL放電，反向充電，發光二極管再次發光，光敏三極管再次飽和，如此循環形成振蕩，其波形見下圖。電路中的電容C應選用無極性電容，這是因為要進行正反兩個方向充電。

?

?
