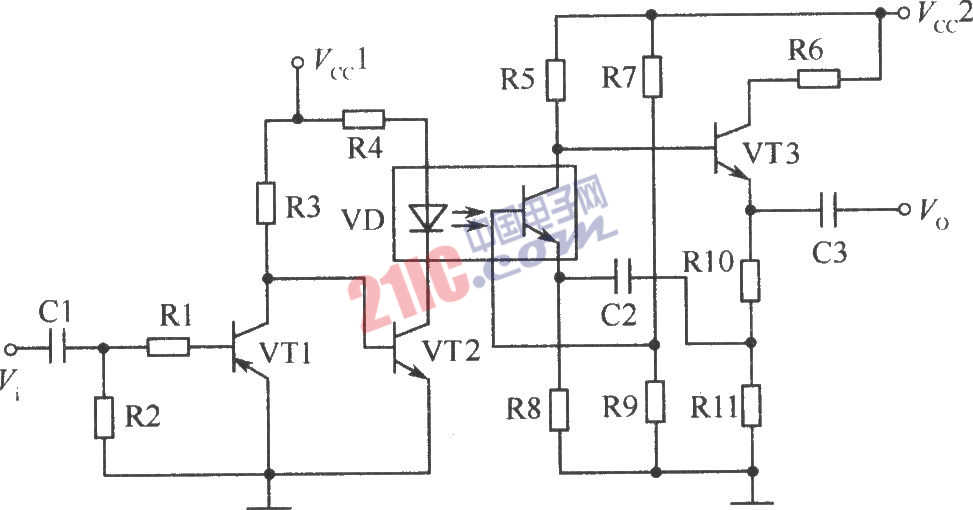

將光電耦合器用于音頻放大電路，不僅起到信號隔離作用，防止級間干擾，而且同樣可以放大音頻信號。光電耦合器在電路中可以等效替換音頻變壓器，并克服音頻變壓器初級耦合時信號損耗、失真等缺點，還具有減小電磁干擾等優點。圖中VT1、VT2構成兩級直接耦合放大電路。將傳感器或信號源信號經C1、R1后送入由VT1、VT2構成的前置放大器，前置放大器是將微弱的電信號變換為直流分量信號，將放大變換后的信號加到光電耦合器的發光二極管VD上，VD的發光強弱將受Vi信號的強弱變化。給光電耦合器中的光敏三極管加一定偏壓，便可將VD發射過來的光信號變換為電信號并放大，最后經VT3放大輸出給后級作信號源。由此可看出，該電路不僅起到了信號級間隔離的作用，還起到放大信號的作用，且信號在進行傳輸放大時，無損耗，也不會引起信號失真，以獲得更原始的信號數據。圖中電路的帶寬可達120kHz，增益可增至20dB，完全可滿足一般音頻信號前級與初級間的隔離，并將信號在前級中得以放大。該電路可典型應用于收錄機信號處理中，將直接替換音頻變壓器構成的隔離放大電路。

?

?
