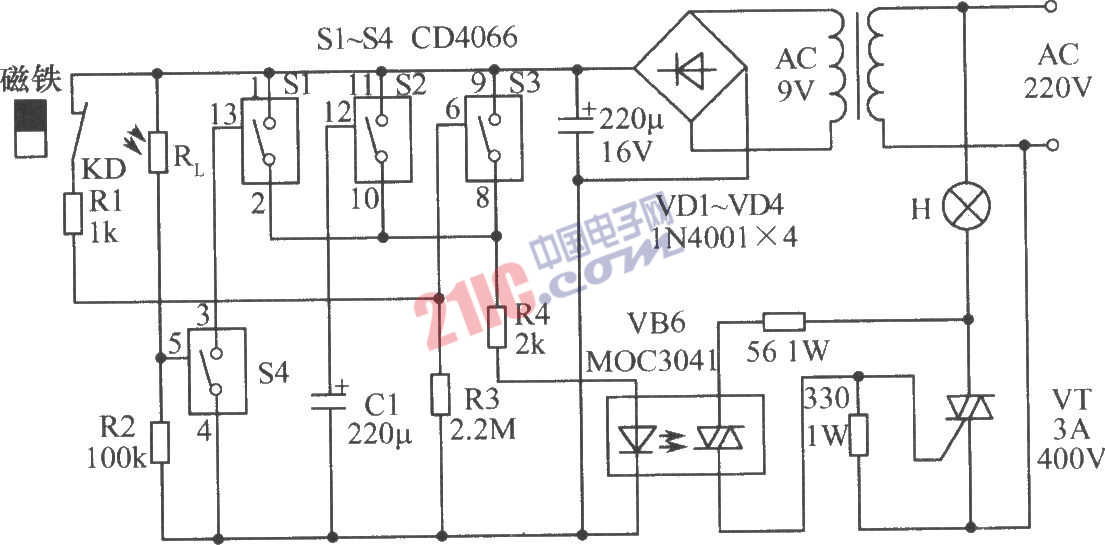

電路如圖所示。電路中4組模擬電子開關(S1～S4)：S1、S2、S3并聯用于延時電路，當其接通電源后經R4、VB6驅動雙向晶閘管VT，VT直接控制門廳照明燈H；S4與外接光敏電阻RL等構成環境光線檢測電路。當門關閉時，安裝在門框上的常閉型干簧管KD受到門上磁鐵作用，其觸點斷開，S1、S2、S3處于開狀態。晚間主人回家打開門，磁鐵遠離KD，KD觸點閉合。此時9V電源整流后經R1向C1充電，C1兩瑞電壓很快上升到9V，整流電壓經S1、 S2、S3和R4使B6內發光二極管發光，從而觸發雙向晶閘管導通，H被點亮，實現自動照明控制。房門關閉后，磁鐵控制KD，觸點斷開，9V電源停止對C1充電，電路進入延時狀態，C1開始對R3放電，經一段時間延遲后，C1兩瑞電壓逐漸下降到S1、S2、83的開啟電壓(1.5v)以下，S1、S2、S3恢復斷開狀態，導致VB6截止，VT亦截止，H熄滅，實現延時關燈功能。

?

?
