光電電路耦合電路

光電耦合器組成的接口電路圖

光電耦合器組成的接口電路圖
提問者：77uwfsdf 地點：- 瀏覽次數：3709 提問時間：12-13 13:10
我有更好的答案
提 交
1條回答
藍色冰汐 12-21 05:01

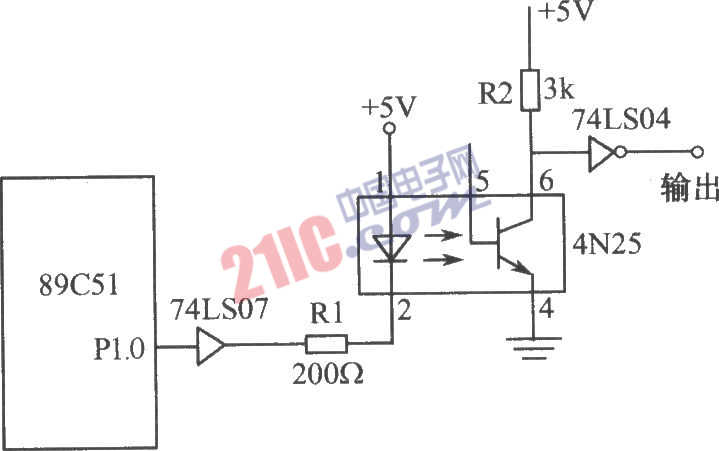

如圖所示電路，光電耦合器4N25起到耦合脈沖信號和隔離單片機89C51系統與輸出部分的作用，使兩部分電流相互獨立。輸出部分的地線接機殼或大地，而89C51系統的電源地線浮空，不與交流電源的地線相接，這樣可以避免輸出部分電源變化對單片機電源的影響，減小系統所受的干擾，提高系統可靠性。

?

?

光電耦合器組成的接口電路圖

?
