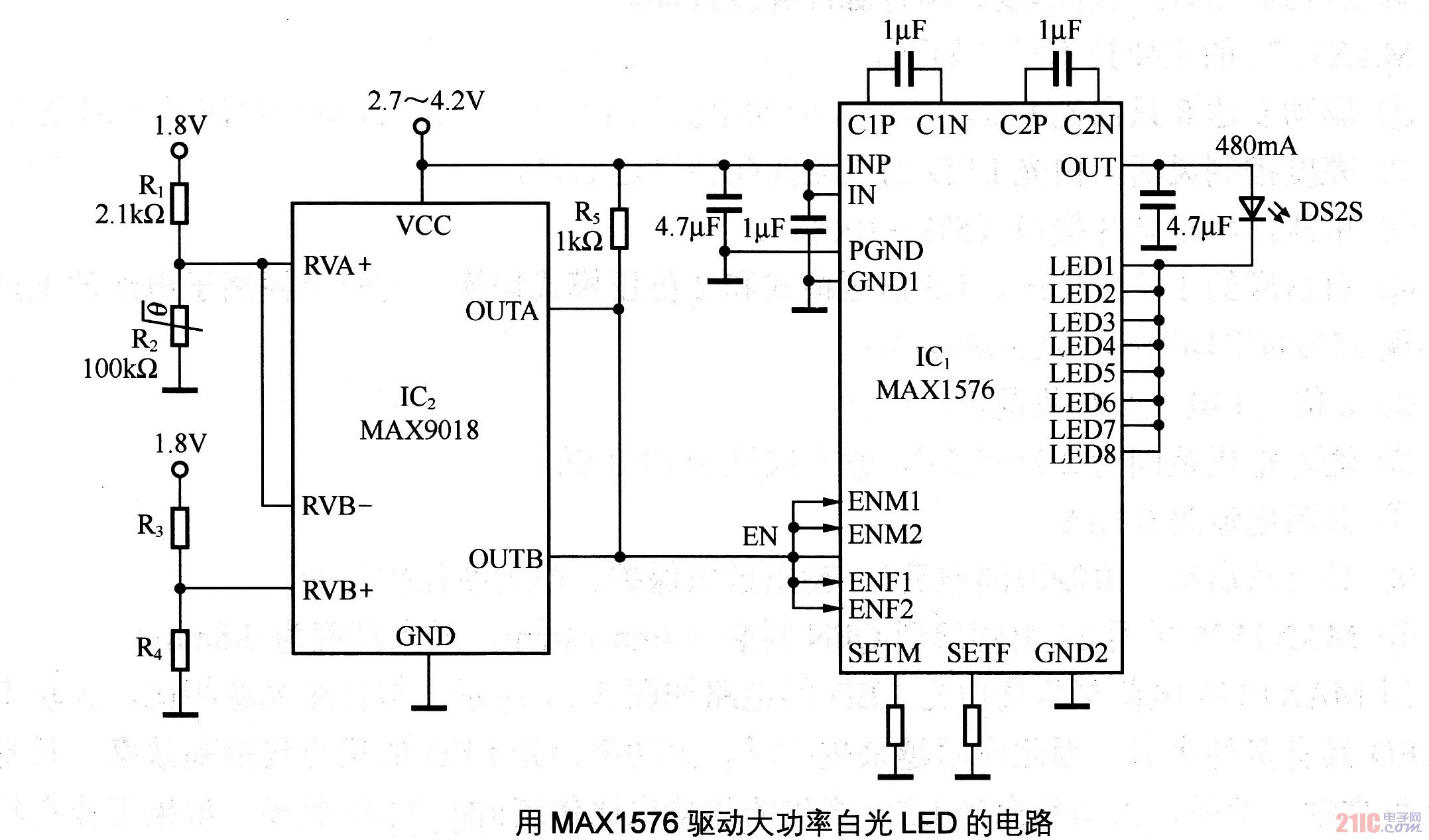

該電路包括一款適合于照相機閃光燈應用的電荷泵調節器（IC1）。該器仵可以為最多8只白光LED提供電流調節功能。將LED1～LED8端并聯可以為單個1W的LVXEONStar大功率白光LED模塊提供高達480mA的電流。當開漏輸入引腳EN的電位被拉低到地時，IC1進入關斷模式?！　】梢岳靡恢粺崦綦娮韬鸵粋€(gè)帶內部基準的雙路開漏極比較器（IC2）構成空間緊湊和成本極低的熱關斷電路。VTHERM跌落至1．2V內部基準電壓以下時，內部比較器A將EN引腳電位拉低到地。當熱敏電阻（R2）的溫度很高時，就會執行該操作。內部比較器B用于提供開路失效保護功能，即當熱敏電阻的觸點斷開時，EN引腳電位將被拉低。熱敏電阻發生開路故障時，VTHERM被R1拉高，從而使比較器B拉低EN引腳電位。電阻分壓器R3、R4用于設定開路故障的門限電壓，電阻R1不口熱敏電阻R2用于設置熱關斷門限。當溫度過高以及熱敏電阻發生開路或短路故障時，將關閉白光LED。
