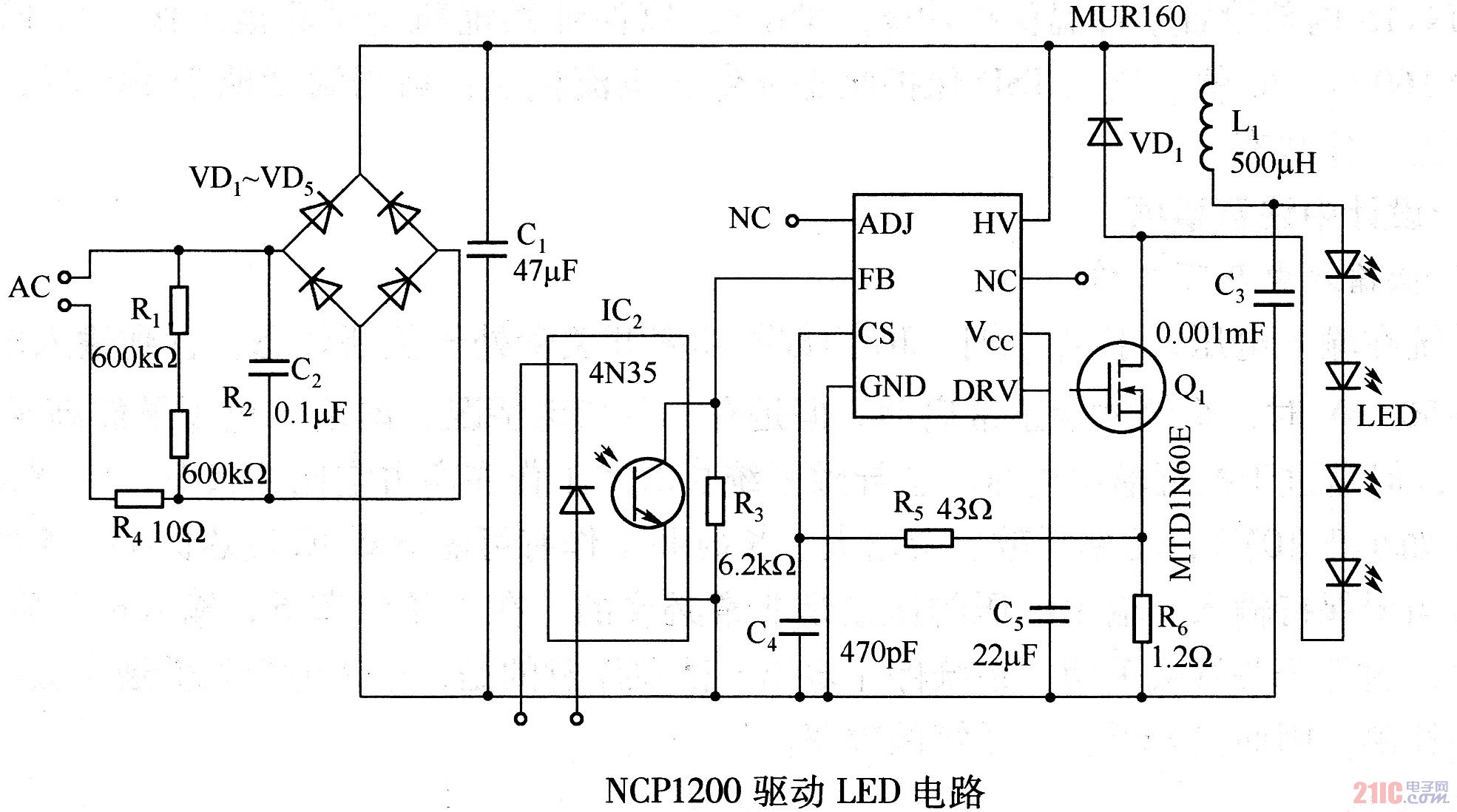

該電路用一種低成本的離線恒流源為多個LED供電。一個全波橋式整流器（VD2～VD3）和濾波電容器C1向變換電路IC1及其關聯元件提供大約160V DC電壓。電阻器R3為IC1的電流檢測引腳改變偏置值，6．2kΩ的阻值允許R6使用1．2Ω檢測電阻器。相對于瓦特數較高的檢測電阻器，減小R6不僅可降低成本，而且能提高電路的效率。電容器C3用于穩定反饋網絡的電流，并且在LED串開路時，承載400Ⅴ額定電壓。由R5和C4組成的RC網絡可為CS引腳提供低通濾波功能。
