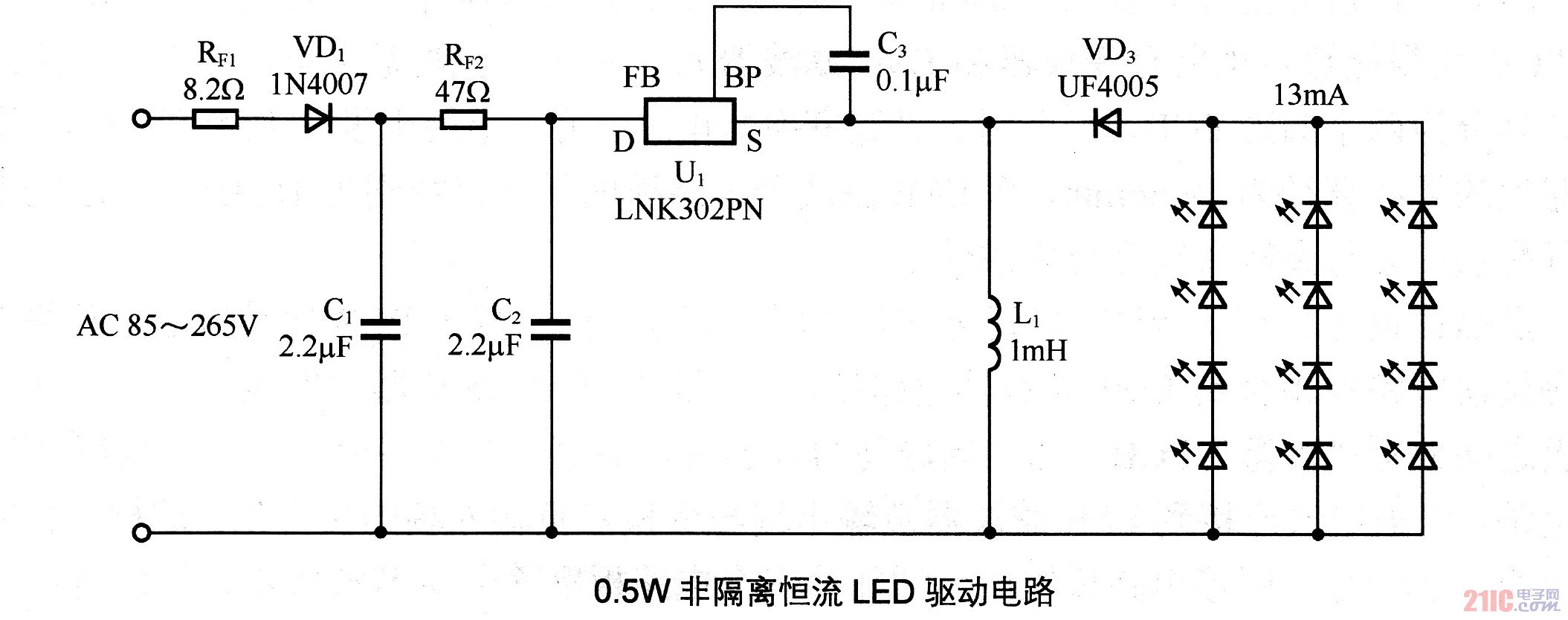

該電路具有元器件數量少（只需要9個元器件）、寬電壓輸入范圍適合全球要求、成本低、尺寸小、重量輕、效率高（AC85V輸入時效率大約為70％）、滿足EN55022BEMI要求、EMI裕量大于SdBIlV等特點。

　　該電路以開環方式工作且無輸出反饋，可用作恒流LED驅動器。該電路依靠LNK302PN的內部電流限制功能，確保供給負載恒定的電流。交流輸入電源被VD1、C1、C2和RF2整流和濾波，電阻RF1應采用可熔防火型。

　　LinkSwitch－TN通過調整使能和關斷周期的比例來調整輸出電流，這種類型的控制方式對整個工作范圍內的任何輸入電壓改變都具有內在的適應性。當流入反饋引腳的電流大于49uA時，MOSFET會在那個周期關閉。在這個應用中由于永遠沒有任何電流流入反饋引腳，器件會在每一個周期導通工作，使電流上升到限流點。由于每個周期的峰值電流是受限制和固定的，所以輸出功率僅由電感的大小決定。這個設計若以非連續方式（DOM）工作，除了9EMI特性比較好，也可以保證使用低成本的75ns反向恢復的整流管。對于以連續方式（COM）工作的設計，要求使用更快的整流管（30ns反向恢復時間）。

　　輸出由每個開關周期進行能量補充（66kHz），因此不需要輸出濾波電容。人的視覺暫留時間（典型值為1 0ms）比開關周期長很多，因此看到的是穩定發光而沒有閃爍。

　　根據LinkSwitch－TN設計指南選擇L1的電感量或使用PIXls設計表格。表格內輸出電壓單元格的值應為LED串的電壓值，輸出電流單元格的值應為總的LED串的電流。
