R1211系列是采用CM0S工藝生產的低功耗、具有電流控制功能的開關式升壓變換器。其外圍電路簡單，只需一個電感，一個二極管，一個場效應管和幾個電阻、電容。其輸人電壓范圍是2.5～5.5V，適用于單節鋰離子電池或普通干電池組供電。芯片內部為PWM調制方式，可以產生高達15V的輸出電壓，能夠驅動3個串聯白光LED。

R1211系列芯片采用了相補償反饋回路，令整個升壓的轉換過程反應更加迅速，輸出電壓更加平穩。R1211的最太占空比是90％。芯片內建軟啟動的延時時間為太約10ms左右。電路接通后，當過了延遲時間后，會由保護電路判斷當前狀態，如果當前占空比為最大值，且維持了一個特定的時間后，芯片的輸出驅動口就會被保護電路鎖定，從而關斷電路起到保護的作用?？梢杂靡粋€(gè)外接的電容來調節所需要的延遲保護時間，以適應不同的應用場合。

R1212具有1.4MHz的固定開關頻率，因而可采用小巧的外部組件，并可最大限度地減少輸入和輸出紋波。它尤其適合在要求低輸入和輸出噪聲的應用場合。

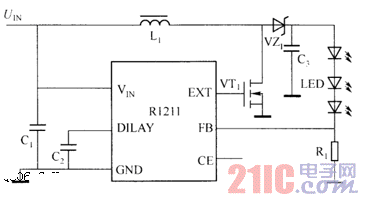

R1212驅動白光LED應用電路如圖所示，芯片內部的控制電路會根據FB引腳的電壓來控制外部場效應管，所以會讓電路穩定在設定的輸出值上。因?yàn)樗械拇?lián)白光LED有非常一致的電流，所以可使各個白光LED的色相差異減少到最低。白光LED電流由反饋引腳上的電阻R1根據R1＝RFB／ILED（UFB＝1.0V）設置。

R1211是專門為單節鋰離子電池供翹驅動2～4個白光LED的電子設各而優化設計的白光LED驅動器，是要求小電路尺寸、高效率和匹配白光LED亮度的理想驅動器。
